PS1 start niet meer op , alleen lampje brand....

[Mysticmaus]

Hallo Mensen!

Ik heb een oude dikke PS1 hier liggen die niet meer opstart , als ik de stroom erop doe en op de POWER-knop druk dan gaat het lampje branden , maar voor de rest gebeurt er totaal niks, geen geluid , geen beeld , de disc gaat niet draaien...

Ik heb de PS1 open gemaakt want ik kreeg het advies dat er misschien een zekering kapot is , maar wat moet ik zoeken??? , heb hier echt totaal geen verstand van... , iemand hier die dit weet waar ik moet zoeken?

Ik kan foto's maken als men dat wil.

Greetz Mysticmaus

[djkoelkast]

Als je een foto van de binnenkant maakt kunnen we in ieder geval even kijken.

Een zekering geloof ik niet: dan zou hij helemaal niets meer doen, dus ook geen lampje.

[Mysticmaus]

Als je een foto van de binnenkant maakt kunnen we in ieder geval even kijken.

Een zekering geloof ik niet: dan zou hij helemaal niets meer doen, dus ook geen lampje.

Oke.

Ik ga zo even foto's maken van de binnenkant.

28 juni 2013 aangepast door Mysticmaus

[Mysticmaus]

Hier zijn de foto's >

[djkoelkast]

Foto's even in het topic gezet. Tip: je kunt ze ook op het forum zelf uploaden, klik dan op GEBRUIK VOLLEDIGE EDITOR.

Dat witte staafje rechts onder op de print is de zekering, haal hem er maar eens voorzichtig uit, als je de stroom dan aansluit zal hij neem ik aan helemaal niets meer doen. Dan weet je in ieder geval zeker dat het niet de zekering is.

[Mysticmaus]

Foto's even in het topic gezet. Tip: je kunt ze ook op het forum zelf uploaden, klik dan op GEBRUIK VOLLEDIGE EDITOR.

Dat witte staafje rechts onder op de print is de zekering, haal hem er maar eens voorzichtig uit, als je de stroom dan aansluit zal hij neem ik aan helemaal niets meer doen. Dan weet je in ieder geval zeker dat het niet de zekering is.

Zojuist geprobeerd , en inderdaad , dan werkt het lampje niet meer , dus dat betekend dat de voeding goed is?

Wat kan het dan zijn?

[Keetie]

Zojuist geprobeerd , en inderdaad , dan werkt het lampje niet meer , dus dat betekend dat de voeding goed is?

Wat kan het dan zijn?

Nee, dat hoeft het niet te betekenen, volgens mijn man. Zijn raad is dan ook om de voeding door te meten (de uitgaande spanningen).

[djkoelkast]

Zitten er chips op het moederbord in sockets?

Zoiets als dit:

Dan zou je die even kunnen aandrukken. Wel als de stroom er van af is.

[Ross]

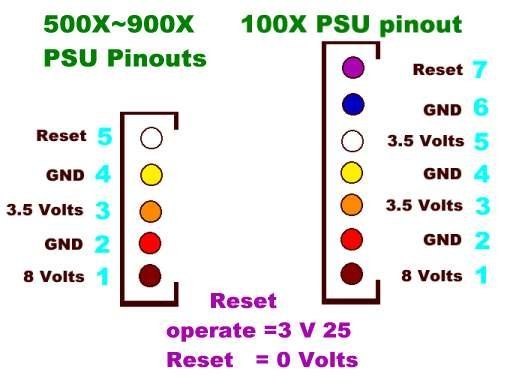

Mocht je een multimeter tot je beschikking hebben, probeer dan de volgede dingen te meten.

Let wel, hiervoor moet de PS aanstaan, dus enige voorzichtigheid is geboden.

Tussen Pen 1 (Bruin / Donkerrood) en pen 2, 4 of 6 moet er 8 volt gemeten worden

Tussen Pen 3 (Oranje) en pen 2, 4 of 6 moet er 3.5 volt gemeten worden

Tussen Pen 5 (Wit) en pen 2, 4 en 6 moet er ook 3.5 volt gemeten worden.

Tussen Pen 7 (Paars) en 2, 4 of 6 moet bij een werkende PS 3,25V (+/-) staan, zodra je de PS zou resetten, dan zou deze naar 0 volt moet zakken.

[Mysticmaus]

Bedankt voor al jullie tips , ik ga er morgen meteen mee aan de slag

[Mysticmaus]

@djkoelkast.

De PS1 ziet er aan de binnenkant zo uit , zie foto >

@Ross , ik heb dit geprobeerd maar ik heb geen multimeter , had het met een spanningsmeter gedaan , er gaat op de plekken die je aangeeft goed stroom doorheen dus ik neem aan dat dat goed is.

29 juni 2013 aangepast door Mysticmaus

[djkoelkast]

Je plaatje werkt nu helemaal niet

[Mysticmaus]

Je plaatje werkt nu helemaal niet

Nu wel

[Ross]

Zou goed kunnen zijn. De volgende stap zou met een oscilloscoop "meten" of er "gras" op de voedingsspanning staat... Dat houdt in dat de spanning minder goed afgevlakt wordt door rotte condensatoren, veel electronica houdt daar niet zo van.

[Mysticmaus]

Zou goed kunnen zijn. De volgende stap zou met een oscilloscoop "meten" of er "gras" op de voedingsspanning staat... Dat houdt in dat de spanning minder goed afgevlakt wordt door rotte condensatoren, veel electronica houdt daar niet zo van.

Helaas heb ik geen oscilloscoop... , dit kan ik helaas niet testen..

djkoelkast , heb jij nog meer ideeen?

[Ross]

Als je de unit hebt aangesloten, en je zet hem aan, zie je dan wel iets van een flits op het scherm zodra je hem aanzet?

Het kan zijn dat de voeding toch stiekum dood is, lees er meer over...

Daarom zal het ook zijn dat een voeding nogal aan de goedkope kant is

http://www.save-mii.com/product/15/818/823/PS1---Power-Supply.html

Niet leverbaar op het moment, maar slechts 8,95......

[Mysticmaus]

Als je de unit hebt aangesloten, en je zet hem aan, zie je dan wel iets van een flits op het scherm zodra je hem aanzet?

Het kan zijn dat de voeding toch stiekum dood is, lees er meer over...

Daarom zal het ook zijn dat een voeding nogal aan de goedkope kant is

http://www.save-mii....wer-Supply.html

Niet leverbaar op het moment, maar slechts 8,95......

Hi Ross

Nope , er gebeurt totaal niks op het scherm , geen beeld, geen geluid , de disc gaat niet draaien , het enige wat het doet is het lampje...

Bedankt voor de link

[djkoelkast]

Aan de andere kant kun je meestal voor +/- 10 euro een PS1 scoren op rommelmarkten/bij kringloopwinkels.

Er staan er hier bij de kringloop 2 en die staan er echt al maanden, ik weet alleen niet zo de prijs.

[Mysticmaus]

Aan de andere kant kun je meestal voor +/- 10 euro een PS1 scoren op rommelmarkten/bij kringloopwinkels.

Er staan er hier bij de kringloop 2 en die staan er echt al maanden, ik weet alleen niet zo de prijs.

Klopt , maar helaas is het in mijn geval niet zo makkelijk , dit is geen gewone PS1 , het is een Net Yaroze PS1 met zwarte buitenkant.

Ik denk dat het probleem bij de andere printplaat ligt , zie de foto een paar posts hierboven.

[Ross]

Ik gok het nog steeds op de voeding. Als de voeding de resetlijn niet laat gaan, dan zal de PS niets doen...

[Mysticmaus]

Ik gok het nog steeds op de voeding. Als de voeding de resetlijn niet laat gaan, dan zal de PS niets doen...

Ik heb de voeding in de tussentijd uitvoerig getest maar deze bleek uitstekend te werken , ik heb intussen een andere normale PS1 weten te bemachtigen en de voeding omgewisseld , en kwam erachter dat de voeding perfect werkte in de andere PS1 , dus daar ligt het probleem echt niet , het moet de andere printplaat zijn .

[djkoelkast]

Er valt alleen niks aan te zien of aan te wijzigen. Je kunt de print er uit halen en voorzichtig in een \ / manier buigen (dus je draait je linkerhand naar voren, je rechter hand naar achter en daarna andersom), maar dat is echt een soort wilde gok. Ik heb zo wel de videokaart van mijn Amiga weten te redden, al had die socketed chips en die zie ik hier niet.

Natuurlijk niet hard buigen of met kracht, gewoon een beetje heen en weer.
