Philips P2000T

[HAL9000]

On 3/26/2024 at 4:52 PM, blanka said:

Top, ik wacht met smart op de poel.

Ik zou de andere inderdaad op archive.org zetten.

Poelverzoek voor 11-50 aangemaakt! @dionoid is aan de beurt, hopelijk op tijd goedgekeurd voor de paasdagen!

[HAL9000]

Hier staan ze (11-50) ook op internet archive: PTC Print issues 11-50 : Free Download, Borrow, and Streaming : Internet Archive

De rest (51-82) volgt zsm; 51-60 zijn al ingescand.

29 maart aangepast door HAL9000

[blanka]

2GB! WOOT!

1 hour ago, HAL9000 said:

Hier staan ze (11-50) ook op internet archive: PTC Print issues 11-50 : Free Download, Borrow, and Streaming : Internet Archive

De rest (51-82) volgt zsm; 51-60 zijn al ingescand.

Ik download nou deze:

https://archive.org/download/ptc-print-issues-11-50/ptc-print-issues-11-50_archive.torrent

Dat gaat een stuk beter dan een mega-zip. Ook veel sneller, 1,2MB/s ipv 250kb/s

29 maart aangepast door blanka

[Hawker17]

16 uur geleden, HAL9000 zei:

Hier staan ze (11-50) ook op internet archive: PTC Print issues 11-50 : Free Download, Borrow, and Streaming : Internet Archive

De rest (51-82) volgt zsm; 51-60 zijn al ingescand.

Leuk zeg, dank je wel voor al je werk!

[Hawker17]

Ik heb screenshots gemaakt van gedumpte cassettes in de M2000 emulator. Mijn hoop was dat een OCR programma dit netjes achter elkaar in een tekstbestand zou zetten, maar tot nu toe ben ik er niet één tegengekomen die de oorspronkelijke layout aanhoudt.



Kan iemand me hier mee helpen?

[leor888]

1 hour ago, Hawker17 said:

Ik heb screenshots gemaakt van gedumpte cassettes in de M2000 emulator. Mijn hoop was dat een OCR programma dit netjes achter elkaar in een tekstbestand zou zetten, maar tot nu toe ben ik er niet één tegengekomen die de oorspronkelijke layout aanhoudt.



Kan iemand me hier mee helpen?

je Google lens al geprobeerd?

[Hawker17]

15 minuten geleden, leor888 zei:

je Google lens al geprobeerd?

Helaas gooit die ook de hele layout door elkaar. Ik wil graag de inhoudsopgave een op een in een tekstbestand hebben. Op deze manier:



146b

Boekhouden 80ch.    BAS B    11    10756
Uitleg bh.                  BAS B      5    4728
Hyp. ann./levens        BAS B     5    4426
battlestar II               BAS B    13    13069
Monte Carlo              BAS B     6    5772

[dionoid]

On 3/29/2024 at 2:13 PM, HAL9000 said:

Poelverzoek voor 11-50 aangemaakt! @dionoid is aan de beurt, hopelijk op tijd goedgekeurd voor de paasdagen!



Goed bezig geweest! Ik zie dat zelfs in 1986 de MSX al behoorlijk populair geworden was, want de PTC magazines bevatten niet zo heel veel artikels meer die specifiek over de P2000 gaan. Een pull-request van 2GB is wel een beetje te veel van het goede, dus ik ga ze downloaden van archive.org, dan alleen de artikels over de P2000 eruit knippen, waarna ik ze in de Github repo kan opnemen.

30 maart aangepast door dionoid

[HAL9000]

5 hours ago, dionoid said:



Goed bezig geweest! Ik zie dat zelfs in 1986 de MSX al behoorlijk populair geworden was, want de PTC magazines bevatten niet zo heel veel artikels meer die specifiek over de P2000 gaan. Een pull-request van 2GB is wel een beetje te veel van het goede, dus ik ga ze downloaden van archive.org, dan alleen de artikels over de P2000 eruit knippen, waarna ik ze in de Github repo kan opnemen.

Goed plan. veel plezier bij het doorlopen van alle magazines. Ik verwacht een dezer dagen 51-82 ook online te hebben. Ik geef wel een heads-up hier als het zover is!



[dionoid]

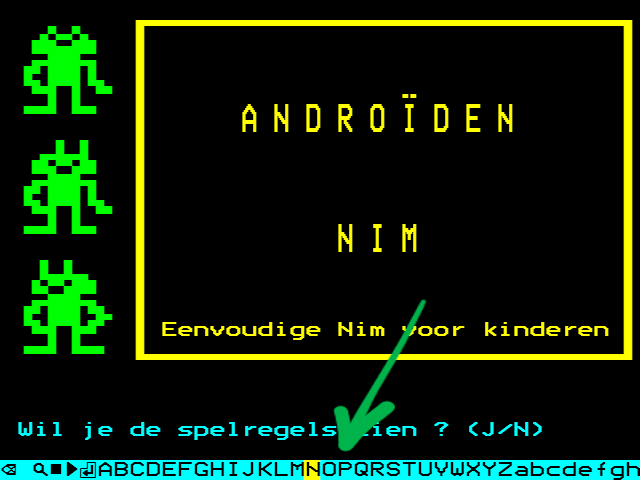

Goede Vrijdag was een verplichte vrije dag op mijn werk, dus die heb ik besteed aan het maken van een On-Screen Key Selector voor de nieuwe RetroArch P2000T (M2000) emulator core. Dat betekent dat je straks P2000T games kunt spelen in RetroArch, zonder een keyboard te hoeven gebruiken. Behalve bij games die echt keyboard invoer nodig hebben (zoals bijv. Tempo Typen), lukt het over het algemeen best prima met alleen een controller en de On-Screen Key Selector(TM).





[folly]

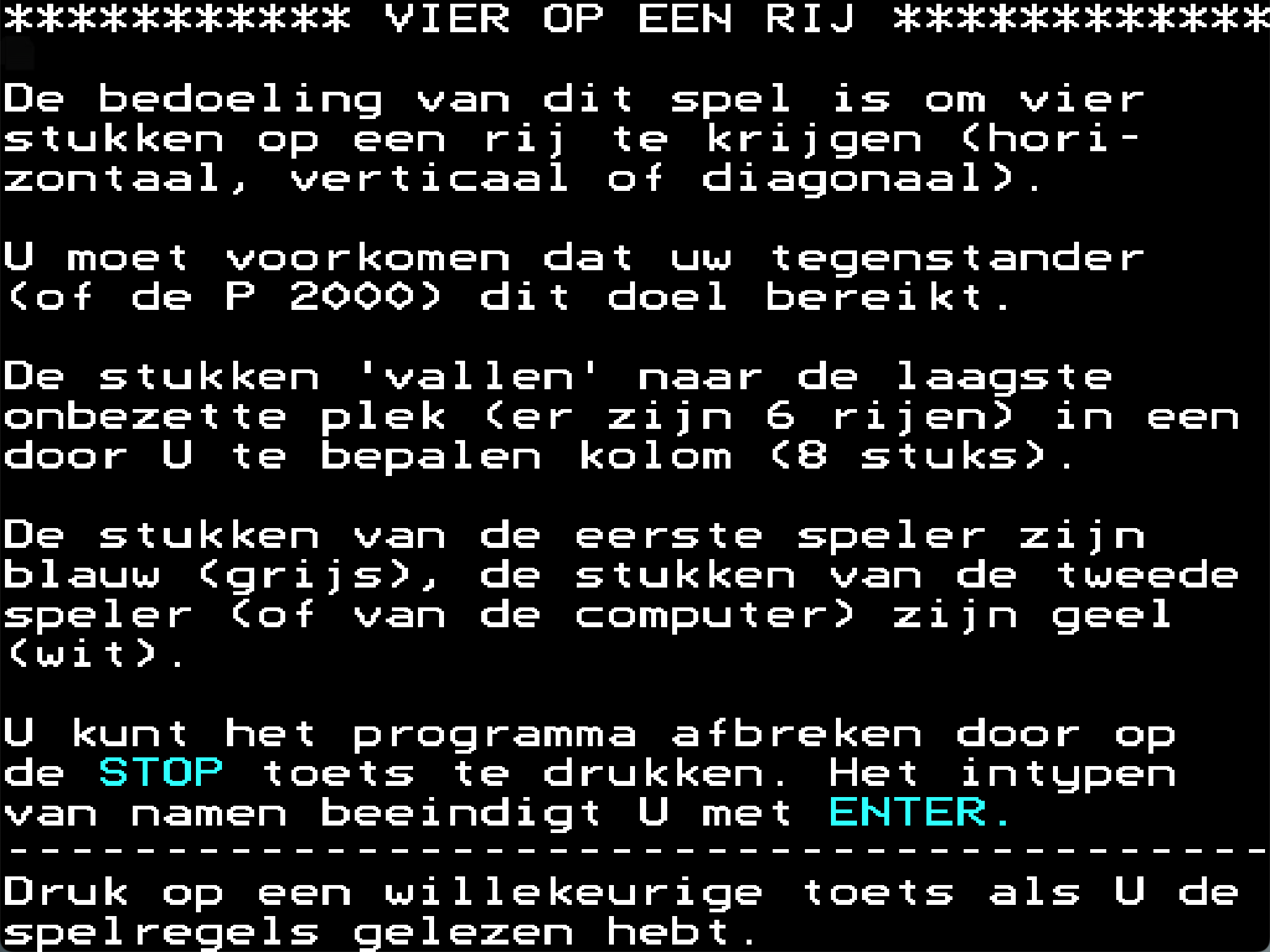

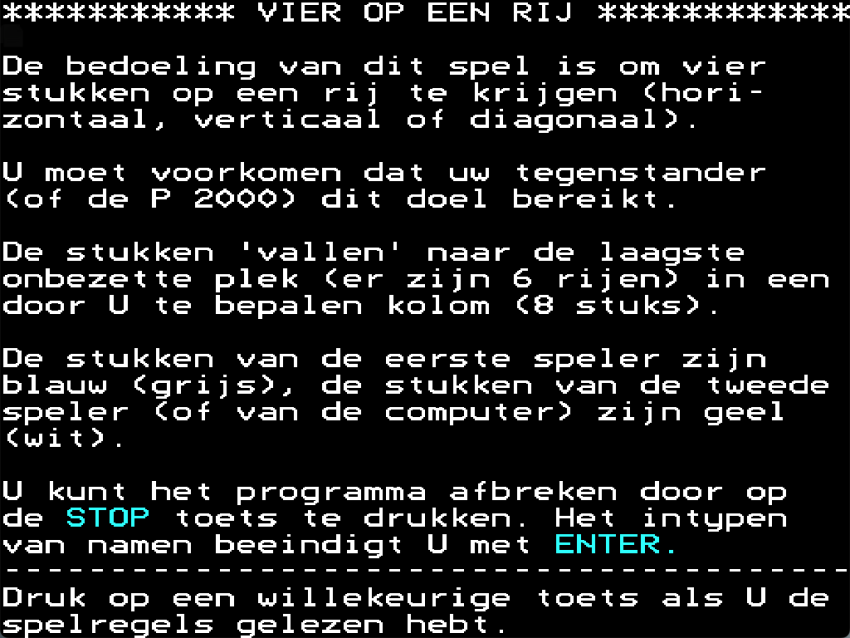

Voor diegene die dingen in een spel moeten vertalen.

Retroarch heeft een mooie optie hiervoor.

Kopieer de lijnen van deze post naar je retroarch.cfg :

https://retropie.org.uk/forum/topic/28461/translate-games-on-the-fly/10

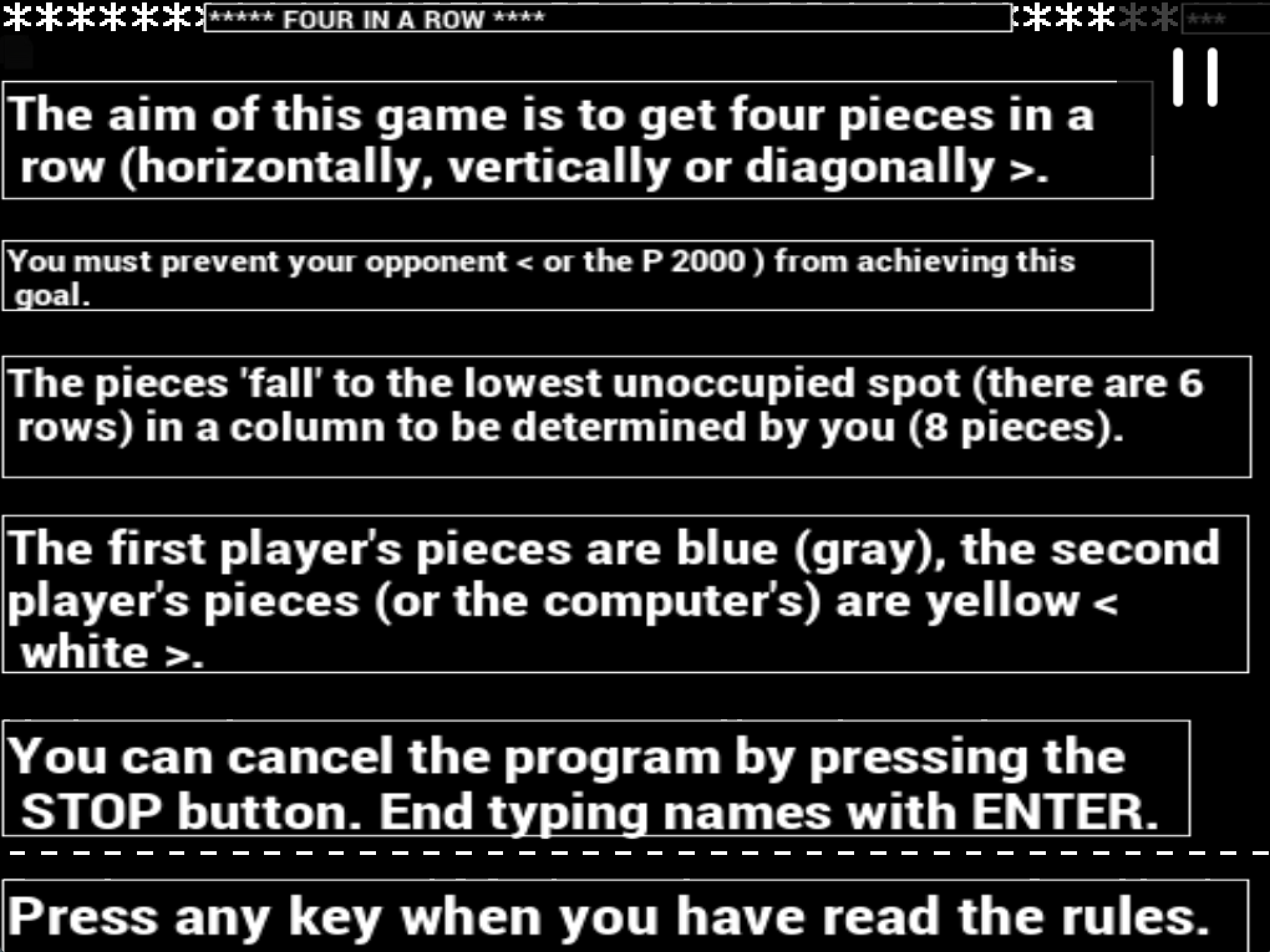

Dit is het resultaat :

[blanka]

Altijd leuk, P2000T aanbiedingen in het buitenland:

https://www.ebay.nl/itm/276407400565

https://www.ebay.nl/itm/276407403166

[Hawker17]

21 uur geleden, blanka zei:

Altijd leuk, P2000T aanbiedingen in het buitenland:

https://www.ebay.nl/itm/276407400565

https://www.ebay.nl/itm/276407403166

Leuke prijsjes voor een defecte en ongeteste staat.

[blanka]

Een van mijn MiniWare multifunctie borden doet raar. Als ik hem in de P2000T stop, dan verschijnt na aanzetten met BASIC NL een zwart scherm voor ongeveer 10 seconden, dan heel kort RobRob83, en daarna reset ie weer, dit herhaalt zich oneindig. Wat is er mis?

Wanneer ik het bord opstart met Familiegeheugen of Text editor, dan zie ik  ± 40000 bytes vrij, dus RAM uitbreiding lijkt beschikbaar.

5 april aangepast door blanka

[dionoid]

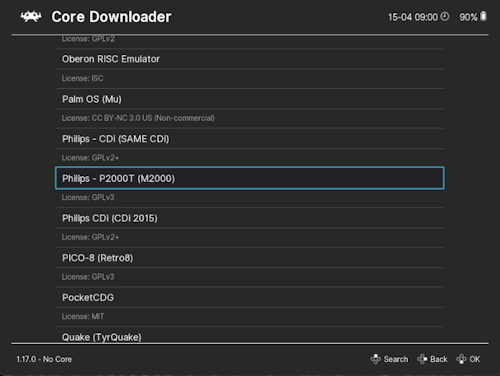

De Philips P2000T (M2000) emulator is nu ook beschikbaar in RetroArch! Voor diegenen die RetroArch niet kennen: het is een generieke frontend voor een groot aantal retro console/computer emulators. Dus geen gedoe meer om iedere losse emulator apart te installeren en de configuratie ervan te leren begrijpen, maar gewoon via RetroArch de gewenste emulator (oftewel "core") opzoeken, downloaden en opstarten. Alleen de game bestanden of roms moet je ergens anders vandaan halen, want die levert RetroArch niet



Voor de P2000T is er nu dus ook zo'n RetroArch "core" beschikbaar (zie screenshot hieronder). Als je 'm niet ziet staan in de lijst van RetroArch's Core Downloader, ververs dan eerst even de core info bestanden (Main Menu > Online Updater > Update Core Info Files). Ik heb de P2000T emulator in RetroArch nog niet getest voor alle platformen, maar het begin is er.



RetroArch biedt d.m.v. shaders (snelle video nabewerkingen) de mogelijkheid om het beeld zoveel mogelijk te doen lijken op een echte ouderwetse TV. Mijn favoriete shader (tot nu toe) is shaders_slang > anti-aliasing > smaa.slangp



Als je meer over RetroArch en de werking ervan wilt weten, dan is hier een goede Nederlandstalige uitleg: https://martijnschrijft.nl/zo-werkt-retroarch-1/



15 april aangepast door dionoid

[dionoid]

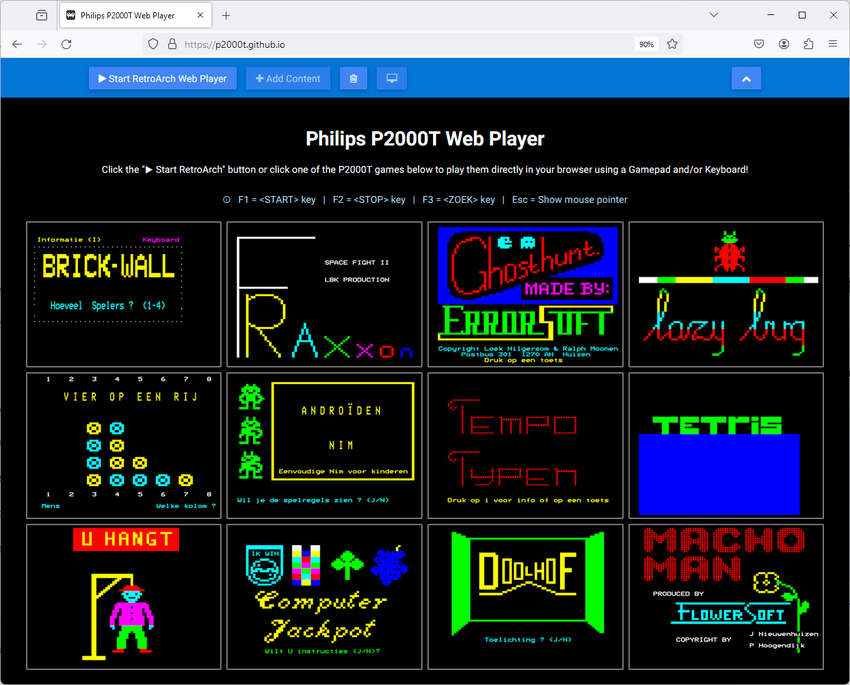

Ik presenteer jullie de Philips P2000T Web Player: direct vanuit je browser P2000T games spelen met Gamepad en/of Toetsenbord.

Te vinden op p2000t.github.io inclusief 12 top games, waaronder Brick-Wall, Fraxxon, Ghosthunt en Lazy Bug.

Daarnaast kun je met "Add Content" ook je eigen .cas programma's toevoegen.





30 april aangepast door dionoid

[jindem]

Nice!!



[blanka]

Top.

Misschien het laden even een balkje geven o.i.d. Ik zag nu een halve minuut fade-in-fade-uit, bijna opgegeven, maar uiteindelijk werkte het gewoon.

En ik had een vastloper op F2 (STOP).

[dionoid]

13 hours ago, blanka said:

Top. Misschien het laden even een balkje geven o.i.d. Ik zag nu een halve minuut fade-in-fade-uit, bijna opgegeven, maar uiteindelijk werkte het gewoon.

Goede suggestie; op mijn laptop duurt het maar een paar seconde, dus het was mij niet zo opgevallen. Ik heb nu een "...loading, hold on..." tekstje toegevoegd. CSS is niet mijn sterkste kant, dus geen fancy spinners.

13 hours ago, blanka said:

En ik had een vastloper op F2 (STOP).

De web player van RetroArch is niet super stabiel, dus klapt er af en toe wel eens uit; kan ik verder weinig anders aan doen dan regelmatig een update doen vanaf https://web.libretro.com/

[folly]

Voor diegene die op RetroPie P2000T wil spelen.

Ik heb een third-party module-script voor lr-m2000 gemaakt die de libtretro-core van Dionoid kan installeren.

Het module-script kan hier worden gevonden :

https://github.com/FollyMaddy/RetroPie-Share/tree/main/00-scriptmodules-00/libretrocores

Indien gedownload, wees dan zeker dat het script ok is en dat je geen html prut hebt gedownload anders werkt RetroPie-Setup niet.

Dus gewoon even met een tekst editor bekijken.

Plaats het script, bijvoorbeeld, gewoon in de folder ~/RetroPie-Setup/scriptmodules/libretrocores.

Run daarna RetroPie-Setup en ga naar experimenal-packages en doe dan een source install voor lr-m2000.



[djkoelkast]

Bestaat er al een P2000 core voor de MiSTer FPGA?

[blanka]

6 hours ago, djkoelkast said:

Bestaat er al een P2000 core voor de MiSTer FPGA?

Nee, maar je kunt beginnen een Speccy en een Beeb te kruisen, en dan ben je al een eind.

Maar de Mister is er natuurlijk vooral voor apparaten die zelf een draak van een videouitvoer hebben, zoals de welbekende bruinige video-diarree uit een C64, of het goedkope-brol werk van een ZX Spectrum of de eerste poging van Nintendo met de NES, daar hebben we met een P2000 totaal geen last van. En op het moment dat je naar HDMI gaat opschalen, dan zeg ik, niet te veel mierenneuken en pak lekker een oude MacMini van 25€ en draai alle prachtige emulators voor nop inclusief het prachtige werk van @dionoid

[djkoelkast]

33 minuten geleden, blanka zei:

Nee, maar je kunt beginnen een Speccy en een Beeb te kruisen, en dan ben je al een eind.

Maar de Mister is er natuurlijk vooral voor apparaten die zelf een draak van een videouitvoer hebben, zoals de welbekende bruinige video-diarree uit een C64, of het goedkope-brol werk van een ZX Spectrum of de eerste poging van Nintendo met de NES, daar hebben we met een P2000 totaal geen last van. En op het moment dat je naar HDMI gaat opschalen, dan zeg ik, niet te veel mierenneuken en pak lekker een oude MacMini van 25€ en draai alle prachtige emulators voor nop inclusief het prachtige werk van @dionoid



Ik denk dat je in de war bent met een Retrotink?

[blanka]

27 minutes ago, djkoelkast said:



Ik denk dat je in de war bent met een Retrotink?

Nee hoor. Ik kende dat niet eens. Een groot deel van de Mister kopers doet dit vooral voor de video-uitvoer-opties.

[djkoelkast]

Op 6-5-2024 om 18:01, blanka zei:

Nee hoor. Ik kende dat niet eens. Een groot deel van de Mister kopers doet dit vooral voor de video-uitvoer-opties.



Nee, dat is niet wat een MiSTer is hoor. Dat heeft zelfs helemaal niets te maken met video-output.

Het is een hardware gebaseerde emulator, op basis van een FPGA.

[blanka]

9 hours ago, djkoelkast said:



Nee, dat is niet wat een MiSTer is hoor. Dat heeft zelfs helemaal niets te maken met video-output.

Het is een hardware gebaseerde emulator, op basis van een FPGA.

En waarom heeft het zin een hardware-emulator te draaien? Precies, omdat je dan fatsoenlijk videouitvoer kunt krijgen. Je kunt in FPGA namelijk heel makkelijk een VIC chip uit een C64, die in het echt analoge bagger produceert, vervangen door een herontworpen circuit die netjes RGB maakt. Of bijvoorbeeld voor vertragings-vrije opschaling naar HDMI, maar vooral ook bijvoorbeeld voor vervanging van arcade-PCB's die dank zij FPGA dezelfde RGB videouitvoer kunnen hebben als de originele borden, terwijl je met MAME en een VGA videokaart enorm moet klooien om de zaken goed te krijgen. Als je niks om een frame vertraging geeft, en opschalen met openGL filters prima vind, dan kun je net zo goed en veel goedkoper emuleren.

8 mei aangepast door blanka

[djkoelkast]

23 uur geleden, blanka zei:

En waarom heeft het zin een hardware-emulator te draaien? Precies, omdat je dan fatsoenlijk videouitvoer kunt krijgen. Je kunt in FPGA namelijk heel makkelijk een VIC chip uit een C64, die in het echt analoge bagger produceert, vervangen door een herontworpen circuit die netjes RGB maakt. Of bijvoorbeeld voor vertragings-vrije opschaling naar HDMI, maar vooral ook bijvoorbeeld voor vervanging van arcade-PCB's die dank zij FPGA dezelfde RGB videouitvoer kunnen hebben als de originele borden, terwijl je met MAME en een VGA videokaart enorm moet klooien om de zaken goed te krijgen. Als je niks om een frame vertraging geeft, en opschalen met openGL filters prima vind, dan kun je net zo goed en veel goedkoper emuleren.



Nee. Totaal niet.

Waarom heb je een hardware-emulator? Omdat je dan in 1 kastje 50 systemen en 5000 games mee kunt nemen die allemaal nagenoeg perfect zijn. En tegenwoordig zijn er ook heel veel arcade cores, zo kun je er nu ook Outrun op spelen. Met een controller naar keuze.



Ik gebruik die van mij zelfs eerder op VGA of Scart dan via HDMI. Want dat zit er ook gewoon op. En je kunt ook diverse outputmodi kiezen, met of zonder scanlines etc. maar dat is nog steeds niet waar het om gaat. Je kunt hardware emuleren die je niet hebt bijvoorbeeld. En een P2000 core voor de MiSTer zou best cool zijn. En dat heeft dus nogmaals niets te maken met de output, maar met het emuleren van de machine zelf op de MiSTer zelf.





[blanka]

8 hours ago, djkoelkast said:



Nee. Totaal niet.

Waarom heb je een hardware-emulator? Omdat je dan in 1 kastje 50 systemen en 5000 games mee kunt nemen die allemaal nagenoeg perfect zijn. En tegenwoordig zijn er ook heel veel arcade cores, zo kun je er nu ook Outrun op spelen. Met een controller naar keuze.



Ik gebruik die van mij zelfs eerder op VGA of Scart dan via HDMI. Want dat zit er ook gewoon op. En je kunt ook diverse outputmodi kiezen, met of zonder scanlines etc. maar dat is nog steeds niet waar het om gaat. Je kunt hardware emuleren die je niet hebt bijvoorbeeld. En een P2000 core voor de MiSTer zou best cool zijn. En dat heeft dus nogmaals niets te maken met de output, maar met het emuleren van de machine zelf op de MiSTer zelf.





Maar ik snap in jouw situatie het voordeel t.o.v. Retro arch niet, wat je voor 25€ aan hardware hebt draaien.

9 mei aangepast door blanka

[djkoelkast]

3 uur geleden, blanka zei:

Maar ik snap in jouw situatie het voordeel t.o.v. Retro arch niet, wat je voor 25€ aan hardware hebt draaien.



Software-emulatie is niet accuraat en ik hoef niet eerst een Linux OS te booten op de MiSTer.

[blanka]

Die boot-tijd verdien je terug bij 1 potje arcadegamen met een hardware-test.... Mijn Mac staat in 10 seconde in Retroarch. Ik vind 500€ voor minimale nauwkeurigheidswinst te gortig, maar goed, ieder zijn ding. Ik hang het ook bij voorkeur aan een HP LP 2065 oid met blocky upscaling, voor de fanatiekelingen (die mister met 3 hoofletters schrijven) hoogstwaarschijnlijk ook blasfemie.

9 mei aangepast door blanka

[djkoelkast]

Toen ik mijn setup kocht was het allemaal nog veel goedkoper, door schaarste zijn de prijzen door het dak gegaan.

Ik ben geen fanatiekeling en ik schrijf het zo zodat je onderscheid kunt maken.



Je had namelijk ooit de Minimig, een FPGA-versie van de Amiga, maar dan dus klein.

Toen kreeg je de MiST, ofwel een Mini Atari ST. Die zou ook Amiga AGA aankunnen.

En daarop voortgeborduurd kwam er een multisysteem de MiSTer



[cancom]

Op 31-1-2024 om 08:59, Bertus zei:

- Je hebt in SLOT2 toegang tot de interrupt lijn, dus je zou met een druktoets en een 74HC123 voor debouncing dit signaal kunnen geven.

- Je zou met een 'halt' instructie de Z80 in de 'suspend' mode kunnen zetten waarbij deze de adres- en databussen vrij geeft.



- De INT is\werkt niet 'tzelfde als de NMI, èn niet 'tzelfde in wel-en-niet-standaard P2000's: interruptmodes
- HALT betekent niet "stop alles" maar "pas op de plaats"; de processorbussen worden in de P2000 NOOIT "vrijgegeven" (geen 2e CPU of DMA-controller dus geen BUSRQ\)



---



Laat ik nou eens de pietlut uithangen over enkele onjuistheden (desinformatie...) op jouw pagina's over de P2000T:



- de 3 connectors op de voedingsprint (negeer de trafo-aansluiting) hebben 1 GND-pen, niet 2; er is een niet-aangesloten pennummer bij en dat is niet zomaar, evenmin als de volgorde
- een standaard P2000T werd een T/38 genoemd, niet T/32
- een T/54 is er een met 16k-uitbreiding t/m &hDFFF, niet 24k en &hFFFF
- een T/102 heeft een 64k-print voor een totaal van 80k; een PTC-floppyboard met zowel een 16k- als een 64k-print erop gaf totaal 96k en dan zou je die een T/118 noemen
- videogeheugen in de T: t/m &h57FF, niet &h5FFF
- #60-#6F: je SD-interface krijgt slaande ruzie met 't HiRes-board (en een paar programma's); #40-#4F is volledig beschikbaar voor slot 2, geen enkel uitbreidingsboard gebruikt ook maar 1 van die poortadressen
- i.v.m. voorgaand punt: hou rekening met andere configuraties dan uitsluitend de "standaard" P2000 en vermeld het als e.e.a. niet werkt in combinatie met b.v. een floppyboard



12 mei aangepast door cancom

[Bertus]

1 hour ago, cancom said:

Laat ik nou eens de pietlut uithangen over enkele onjuistheden (desinformatie...)



Er is al genoeg desinformatie in de wereld, dus dank (wederom) voor je kritische blik. Ik heb e.e.a. aangepast op mijn pagina's.



2 hours ago, cancom said:

er is een niet-aangesloten pennummer bij en dat is niet zomaar, evenmin als de volgorde



Je weet er duidelijk meer van: Wat zijn de redenen daarvoor?



2 hours ago, cancom said:

- #60-#6F: je SD-interface krijgt slaande ruzie met 't HiRes-board (en een paar programma's); #40-#4F is volledig beschikbaar voor slot 2, geen enkel uitbreidingsboard gebruikt ook maar 1 van die poortadressen
- i.v.m. voorgaand punt: hou rekening met andere configuraties dan uitsluitend de "standaard" P2000 en vermeld het als e.e.a. niet werkt in combinatie met b.v. een floppyboard



Heel fijn om dit te weten. Voor de huidige revisie van de SD-interface komt deze informatie helaas wat te laat, maar voor een volgende versie zal ik alles migreren naar I/O poort $40-$4F om de mutuele incompatibiliteit te vermijden. Voor nu voorzie ik alles van een 'waarschuwingssticker'.

[blanka]

5 hours ago, cancom said:

- een T/102 heeft een 64k-print voor een totaal van 80k; een PTC-floppyboard met zowel een 16k- als een 64k-print erop gaf totaal 96k en dan zou je die een T/118 noemen





Die smaak heb ik nog nooit gezien. Ik heb 4 soorten floppybord.

Ze hebben óf 64kB voor 32kB basis+6x8kB banken, óf 64+256kB zodat je een RAMdisk kunt draaien. Graag een plaatje van zo'n 16+64 bord.

[cancom]

Op 12-5-2024 om 18:59, Bertus zei:

Wat zijn de redenen daarvoor?



Wat er gebeurt bij 't onoplettend "verschoven" opprikken van een voedingsconnector:



(1=5V, 2=niks, 3=-16V, 4=massa, 5=12V)



voeding 1 2 3 4 5
   board    1 2 3 4 5    hierdoor komt de 12V op massa terecht, de rest geeft niks (5V en -16V komen nergens op uit)



voeding    1 2 3 4 5
   board 1 2 3 4 5    hierdoor komt de -16V op massa terecht, de rest geeft niks



voeding  1 2 3 4 5
   board  5 4 3 2 1    ehm.. kon dit wel met die originele groene connectors (heb ik niet meer erop zitten)



Als iemand per abuis in 't 5V-circuit een TRAGE 5A-zekering heeft gezet dan gebeurt er toch niks desastreus want de 5V-ader hangt in 't "luchtledige". Vandaar de VIER-aderige kabel op een VIJF-pens connector-met-1-lege-positie. Deze opzet voorkomt simpelweg (alweer) een reparatie, 't kost je alleen maar elke keer 2 F1A-zekeringen.



Mogelijk is toen bij de fabrikant -bij hoge uitzondering- lang genoeg nagedacht over hoe (bij gebrek aan een geschiktere connector) een berg klachten te voorkomen. En reparatiekosten in de garantieperiode.



Een andere methode om malheur te voorkomen is: opletten bij wat je doet.



Op 12-5-2024 om 22:07, blanka zei:

Graag een plaatje van zo'n 16+64 bord.



Kan ik je niet aan helpen. Voor alle duidelijkheid: ik heb zo'n ding niet. Maar wie weet duikt 't nog eens op (als 't bij NatLab daadwerkelijk gemaakt is), jij hebt al nogal wat gevonden.



Het heet trouwens niet PTC-floppy maar P2C2-; zie PTC.pdf (PPP) waarin nogal wat pagina's over dat ding met twee connectors erop voor geheugenprintjes. Lang verhaal.



Over floppy gesproken: je hebt 't ergens gehad over de female edge-connector met "key" (een tussenschot; ik heb er enkele met en 1 zonder). Hoe is dat afgelopen?



Twee manieren om 't passend te krijgen: key eruit of inkeping in de board-edge; beide doenbaar, al is zo'n sleufje van >0.6mm wat link zaagwerk i.v.m. de "vingers".



14 mei aangepast door cancom

[cancom]

@blanka, wil je eens checken of op 't P2000M-floppybord (die ene waarbij soms zaken wel werkten) een verbinding bestaat tussen IC 16 pen 7 en IC 5 pen 11 (beide in de buurt van de floppyconnector). Er ging gisteren geen belletje af bij mij...



Dit omdat ik wil weten of hier ook weer sprake is van een schema dat niet de werkelijkheid van de printplaat weergeeft. Doet 't dat toch wel dan is 't niet verwonderlijk meer dat er soms rare -iig onverwachte- toestanden voorkwamen met mijn drie drives eraan.



Ik plaats dit hier omdat er meer zijn die zo'n bord hebben, b.v. diegenen met een P2000M.









Hierna je berichtjes gezien: dat 2e "vreemde" is helemaal niet vreemd, dat hoort zo; de banken moeten afgeschermd zijn met een DOS geladen (JWS doet een clear x, &HDFFF).



28 mei aangepast door cancom

[blanka]

@cancom Ik heb geen 5 en 16, maar wel 7705 en 7716, en 7705-11 is niet verbonden met 7716-7

[cancom]

Ok, dan zou je kunnen uitvissen of dat IC7716 pen 7 verbonden is met IC7707 (een 74LS14), ofwel pen 1 ofwel pen 9.



Zoja dan is 't floppysignaal DS3 wel laag-actief en staat 't weer eens fout in 't schema... en is er een andere oorzaak voor dat "controleer disk" voor mijn derde drive.



Excuse me: dit heeft inderdaad niks te maken met 't onderwerp van gisteren. Nou ja, bijna niks dan.



[blanka]

Wat is dat controleer Disk voor een fout? Die kreeg ik gisteren nadat ik eerst met het bord zonder draadje naar de andere kant had geformateerd, toen even wilde lezen met dat andere bord, en uiteindelijk weer de eerste terugzette.

Nee 7716-7 is niet verboden met 7707 1 of 9, op beide versies van het bord niet.

[cancom]

Als de 765 na een opdracht als "seek" een fout constateert dan geeft-ie een interrupt die niet de Z80 onderbreekt maar wel op kanaal 1 van de CTC terecht komt en die geeft een interruptsignaal af voor de processor. E.e.a. resulteert niet in een foutcode zoals bij de MDCR, 't is maar een -niet gespecificeerde- fout. Dus raad er maar naar, zoek 't zelf maar uit...

Dat wil zeggen: JWS laat 't om goede redenen achterwege om de statusregisters van de fdc uit te lezen om daarin op te zoeken welke fout het was. Je hebt toch niet echt iets aan een melding als "CRC-error in DataField" o.i.d. Dus laat maar, kijk b.v. even of de flop op de juiste manier in de drive zit en probeer gewoon maar opnieuw.



En dat schema van de P2000M-floppy is, iig gedeeltelijk, blijkbaar onbetrouwbaar. Het is raden op welke manier uiteindelijk op die printplaat is gehusseld met gates, wat weer eens niet in 't schema is beland. Goeie organisatie toendertijd daar bij dat bedrijf.



29 mei aangepast door cancom

[blanka]

Wie heeft er tips om een MDCR die mechanisch correct werkt, maar niks leest na te lopen?

1 juni aangepast door blanka

[cancom]

11 uur geleden, blanka zei:

Wie heeft er tips om een MDCR die mechanisch correct werkt, maar niks leest na te lopen?



Over iets waaraan je mogelijk niet zo gauw denkt staat een artikel in TRON 04, pagina 27.



[blanka]

9 hours ago, cancom said:



Over iets waaraan je mogelijk niet zo gauw denkt staat een artikel in TRON 04, pagina 27.



Precies dat had mijn brein reeds bedacht als "doebaar" met een multimeter. 6x piep.

Misschien wordt het tijd om mijn sealed MDCR in maagdelijk knoesperplastic te openen. Die nieuwere pruldrive (die stuk is) lijkt compleet ontoegangkelijk ontworpen, geen idee hoe ik in die knots plastic tot de tandwielen geraak. Wat me tegenhoudt is dat de computer met kapotte MDCR er eng "nieuw" uitziet, en die maagdelijke stalen MDCR hoort eigenlijk niet in een nieuwe lichting boven serienummer 20000, en ik moet dan ook de reset-knop-plaat vervangen, en die heb ik wel, maar die heeft lak-slijtage van deuropenvingertjes.

2 juni aangepast door blanka

[blanka]

Het probleem met de niet functionerende stalen MDCR zit in de printplaat. De drive zelf functioneert goed op de printplaat van die bak waarmee we de floppyperikelen hebben uitgezocht. Dus het TRON-4 probleem kan nu definitief worden uitgesloten.

2 juni aangepast door blanka

[dionoid]

Weer een aantal nieuwe .cas programma dumps van RetoTon:

https://github.com/p2000t/software/commit/1f60d36b33ac4de6bf4bf6d219f31f8074267bf9

[blanka]

Kleine stapjes in het floppy-avontuur.

Met 3,5 inch drives heb ik inmiddels een betrouwbare en werkende opstelling. Het lukt me om 2 drives als drive 1 en 2 te gebruiken.

Met de 5,25 inch heb ik ook een kleine stap gezet, maar gek genoeg nog niet compleet:

- Als ik vanaf de 5,25 inch disk met JWS probeer te starten gebeurt er niks, en zie ik gewone NL BASIC met 39kB RAM vrij.

- Als ik met 3,5 inch systeemschijf opstart, bandkabel omwissel en dan een 5,25 inch schijf plaats kan ik de inhoudsopgave van een stapel 5,25 inch JWS P2000T schijven doorkijken

- Als ik na het tonen van de inhoudsopgave een programma probeer te laden dan ratelt de drive wat luidruchtiger, en krijg ik de melding "Controleer disk".

Bij de 3,5 inch drives had ik in het begin ook vaak Controleer Disk, maar daar blijkt de oorzaak foute disknummers op de jumpers, of incorrecte HD/DD stand. Bij 3,5 inch krijg ik die foutmelding niet meer.

[Driessens_nl]

Sinds kort ben ik ook weer bezig met P2000T computers. Nu heb ik een met een defect, gaat direct naar foutmelding "CALL SERVICE". Heb al een maintenance rom cartridge geprobeert maar ook die wordt niet gestart.

Nu ben ik op zoek naar een listing van de monitor rom (liefst met commentaar), zo dat ik met een logic analyzer kan kijken waar het fout gaat.

Heeft iemand een listing die hij met mij wilt delen?



[blanka]

7 hours ago, Driessens_nl said:

Sinds kort ben ik ook weer bezig met P2000T computers. Nu heb ik een met een defect, gaat direct naar foutmelding "CALL SERVICE". Heb al een maintenance rom cartridge geprobeert maar ook die wordt niet gestart.

Nu ben ik op zoek naar een listing van de monitor rom (liefst met commentaar), zo dat ik met een logic analyzer kan kijken waar het fout gaat.

Heeft iemand een listing die hij met mij wilt delen?



Call Service is in 9 van de 10 gevallen een geplofte zekering in de voeding. Meestal die van de 12V sectie, waardoor alle delen op 5V blijven werken, en je dus Call Service krijgt, hws tijdens de RAM test omdat de RAM 12V nodig heeft.

[Bertus]

De suggestie van @blanka is een hele goede om mee te beginnen. Mijn ervaring met Call Service is tot op heden altijd een doorgebrande zekering geweest. Je treft ze aan op het voedingsbordje.



Wat betreft je andere vraag: de gedeassembleerde monitor rom code tref je hier aan: https://github.com/p2000t/documentation/tree/main/programming/Monitor Documented Disassembly.

[dionoid]

14 hours ago, Driessens_nl said:

Nu ben ik op zoek naar een listing van de monitor rom (liefst met commentaar), zo dat ik met een logic analyzer kan kijken waar het fout gaat.

Goede suggesties van @blanka en @Bertus inderdaad. Maar ik ben wel benieuwd welke type logic analyzer je hiervoor wilt gaan gebruiken. Ik zie dat je tegenwoordig al redelijk goedkope hebt met 8 kanalen, aarde en clock. Is het idee dan dat je de kanalen op de data pinnen van de Z80 zet?
