Gefeli Gefeli

Finish was ooit Calgonit Libertel werd Vodafone PTT werd TPG en nu TNT

Dat hebben wij tegenwoordig op de weg staan, op de achterafweggetjes. Het betekent: alles voorrang geven van links of rechts

A

Ja een doos vol

Dit is er een met een lekkere dikke vette zware trafo Het hoeft niet speciaal kapot te zijn, gewoon een sneak-peek kan natuurlijk ook, met enige uitleg uiteraard.

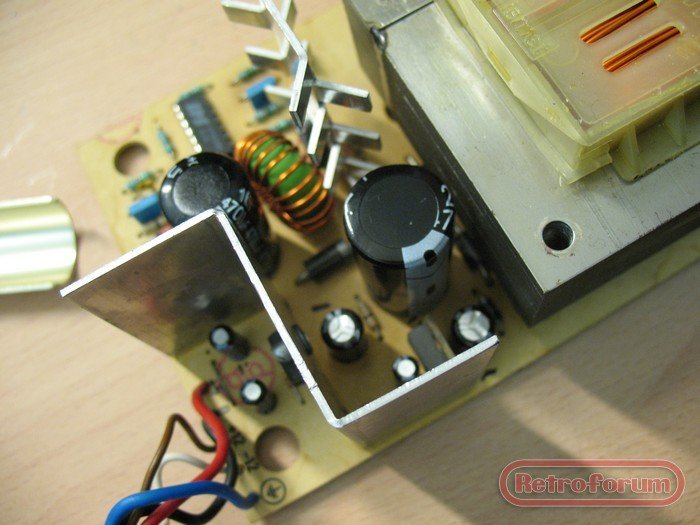

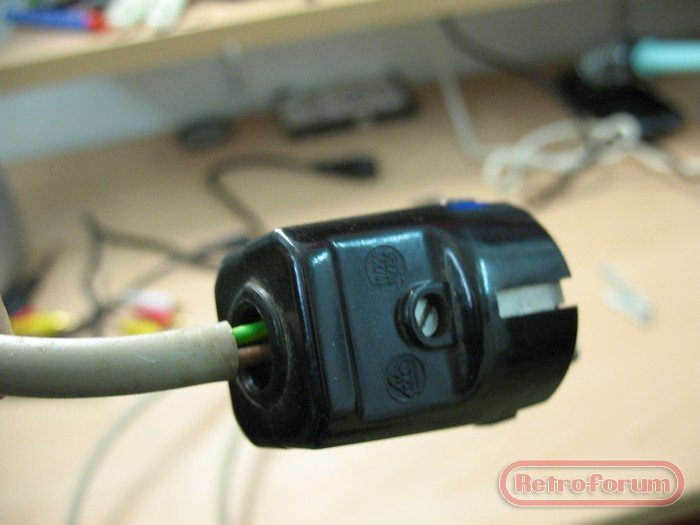

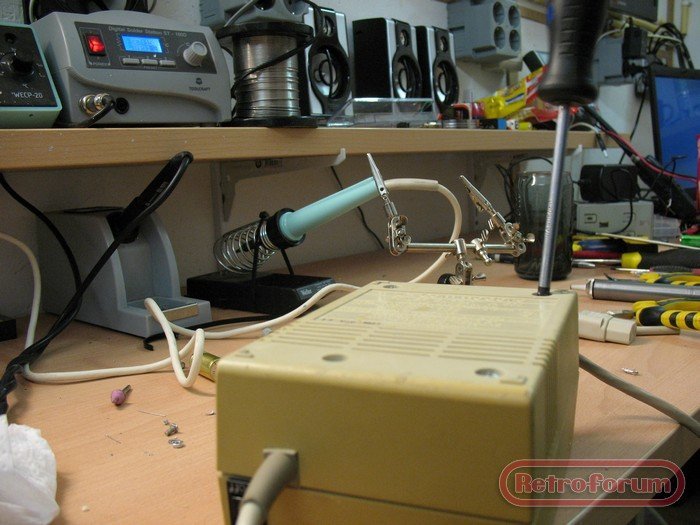

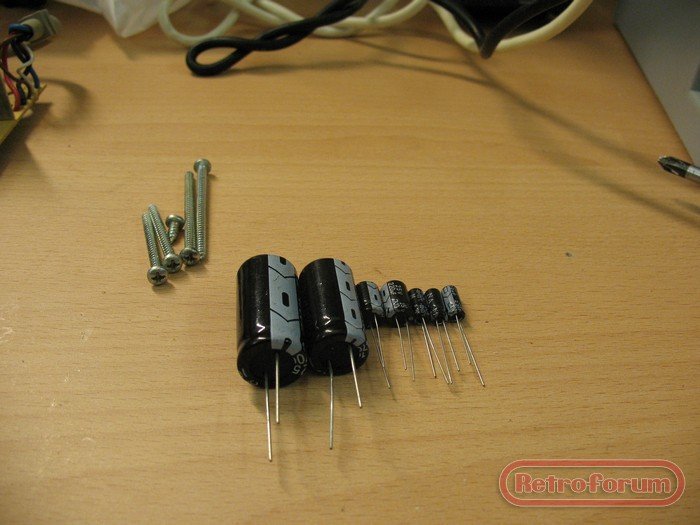

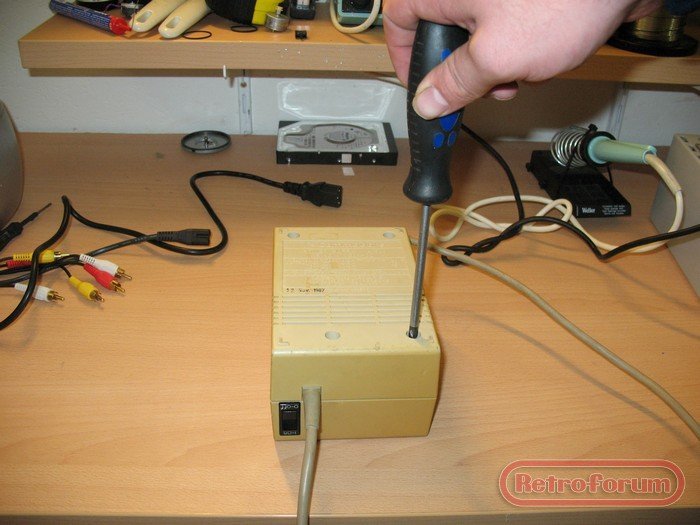

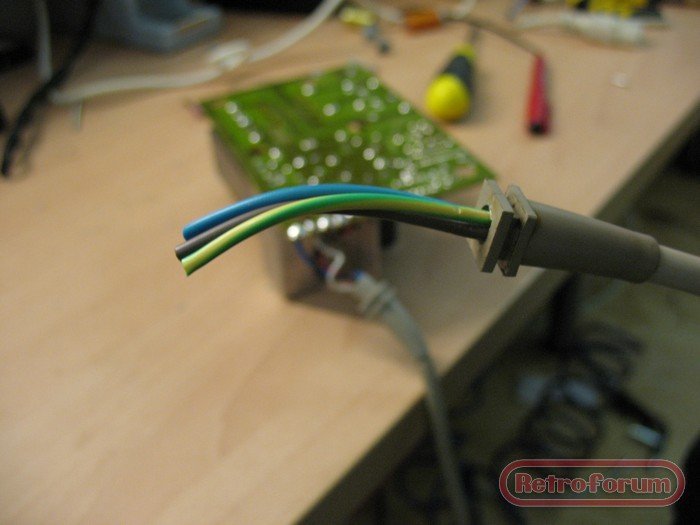

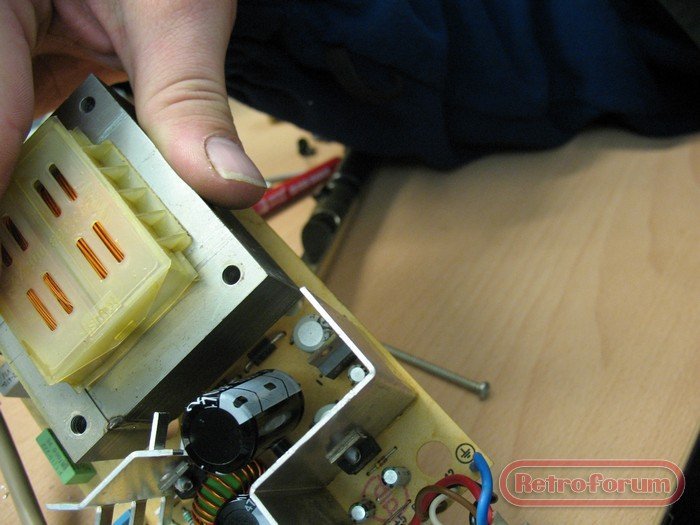

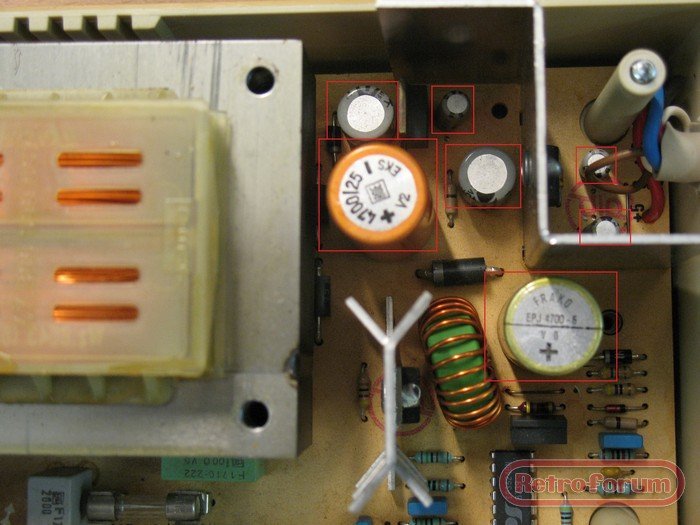

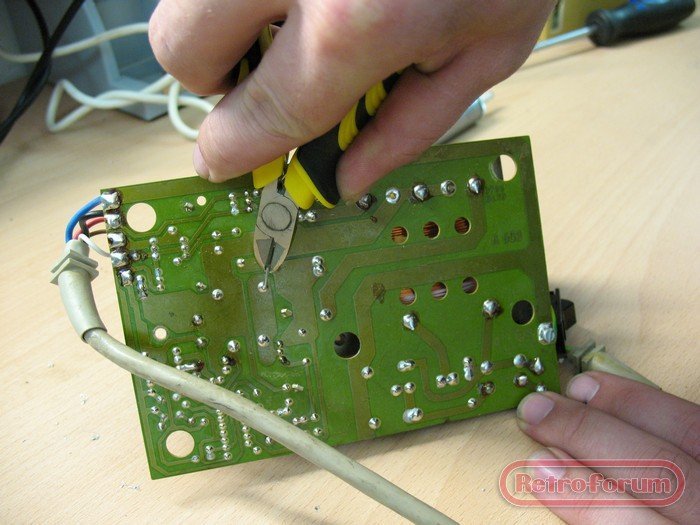

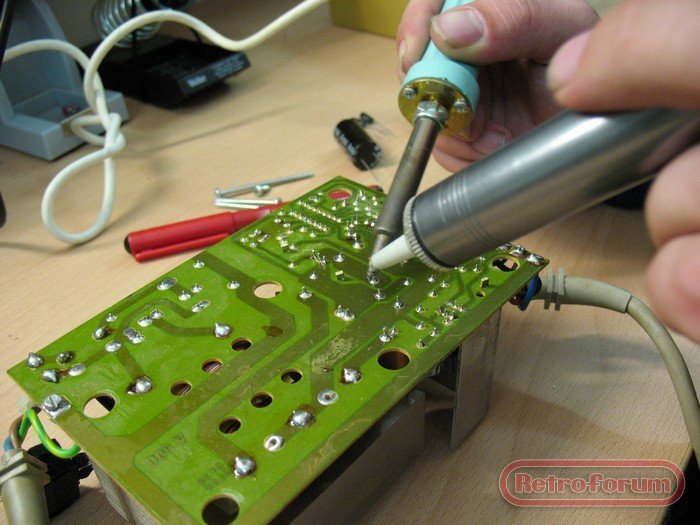

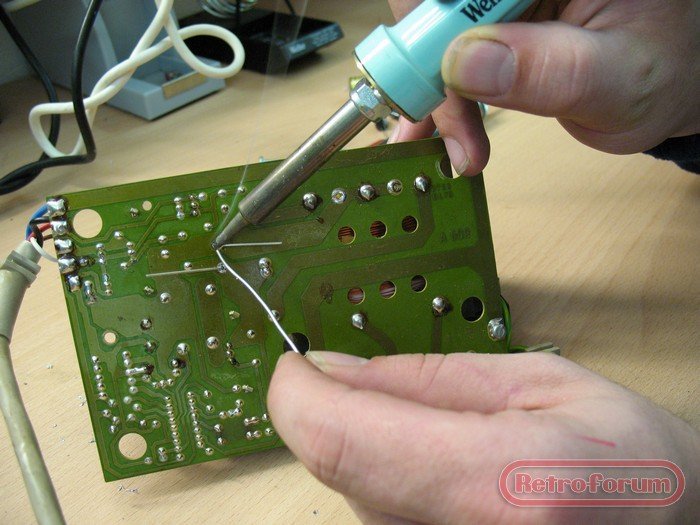

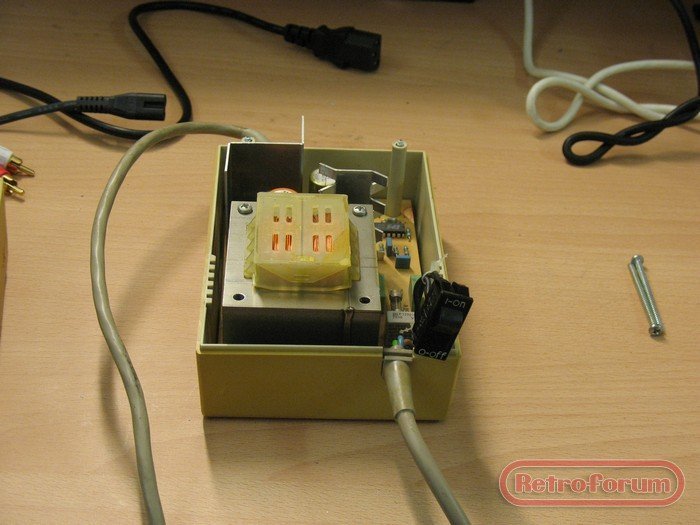

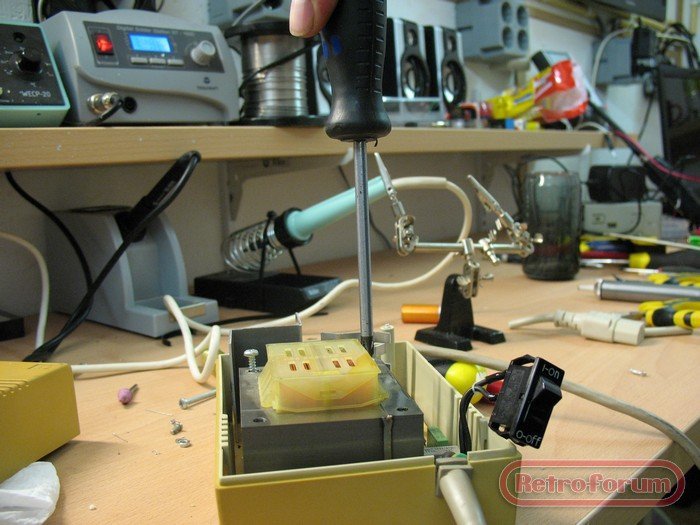

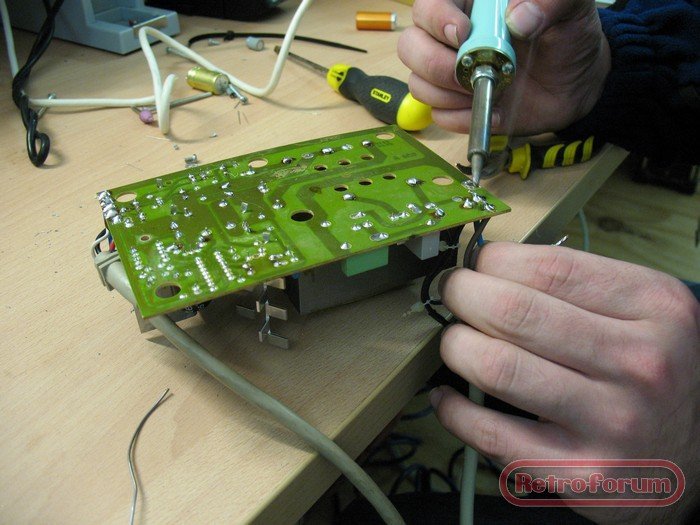

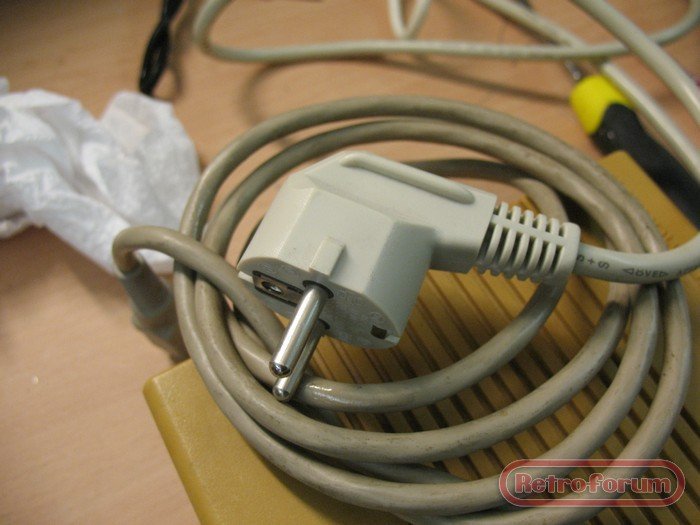

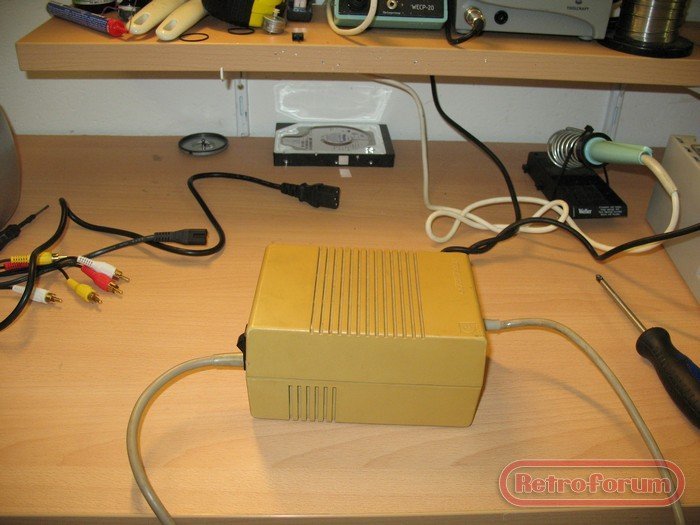

Zo deel 2 alweer, ik heb blijkbaar tijd te veel. Je moet toch wat als je verplicht thuis moet zitten wanneer je storingsdienst hebt... Vandaag ga ik een voeding "recappen", dit houdt in dat alle elektrolitische condensatoren vervangen worden in een voeding. Eh.. Elekrodingessen Gevallussen? Nou ja, zoiets dus: http://nl.wikipedia.org/wiki/Elektrolytische_condensator In ieder geval, waarom ik deze vervang... Deze elko's zoals ze vaker genoemd worden, kunnen na verloop van de jaren hun werking verliezen, of erger nog gaan lekken. Bij deze condensatoren is het lekken gelukkig niet het geval, aangezien deze vloeistof sterk corrosief (bijtend) is. In dit geval vervang ik ze dus gewoon preventief, aangezien ik de voeding toch open heb, om het netsnoer te vervangen, want dat is niet van mijn kwaliteit. Oke laten we beginnen: Dit zijn de verdachten, en zullen vervangen worden..... Tevens nemen we straks direct het netsnoer mee, er komt er een aan met een mooi aangegoten stekker De vervangingsonderdelen.... Desolderen.... Eerst losjes erin... Pootjes ombuigen om een goede aansluiting op de print te krijgen, en vastsolderen.... En de overlengte van de pootjes afknippen... Mooi zwart is niet lelijk... Nieuw netsnoertje... Kabeltjes solderen.. En hij kan weer dicht... Staat toch een heel stuk netter of niet dan? Zo dat is ook weer gebeurd, het testen komt nog wel, ik wil eerst zien dat ik een leuke meter krijg om de voeding goed door te kunnen meten, alvorens ik deze op mijn Amiga aansluit. Maar goed de financiën zijn er op het moment niet na, dus nog even geduld.. Nu een vraag aan jullie lezers / reageerders: Wat zouden jullie graag zien in deze reparatiereeks?

Kan, het kan het resoneren zijn van de HV-trafo, daar doe je weinig aan. Ik hoor het zelf ook wel, maar stoor me er niet aan. Deze monitor heeft er (gelukkig) geen last van.

Geen last van, dat hoge piepen is meestal een spoeltje wat staat te resoneren, deze inspuiten met wat haarlak helpt 9 van de 10 keer.

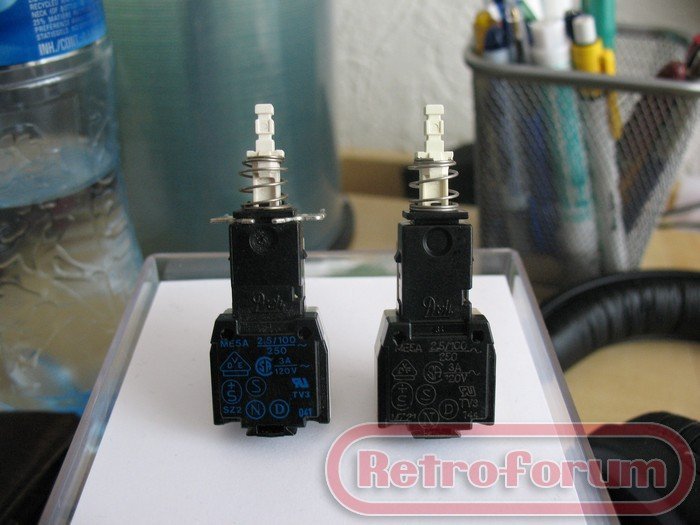

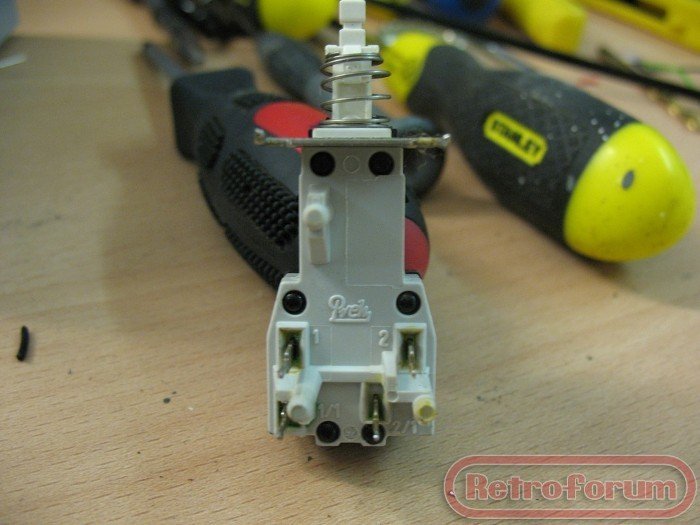

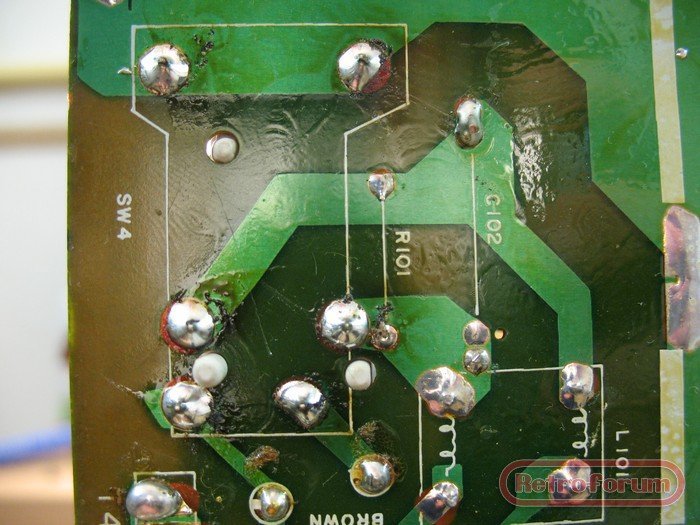

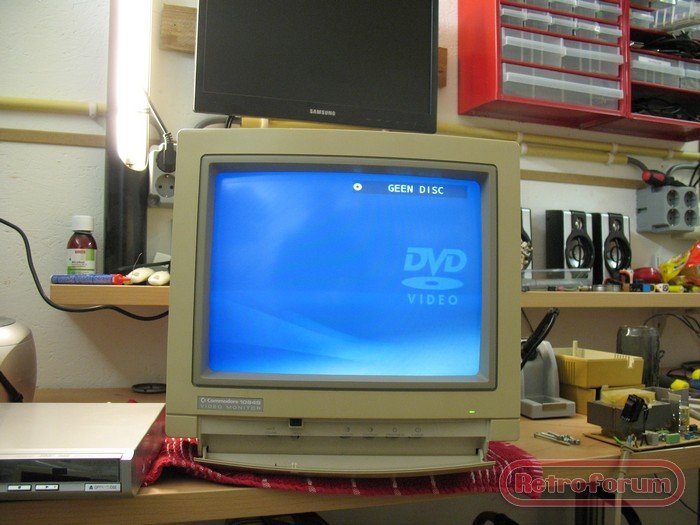

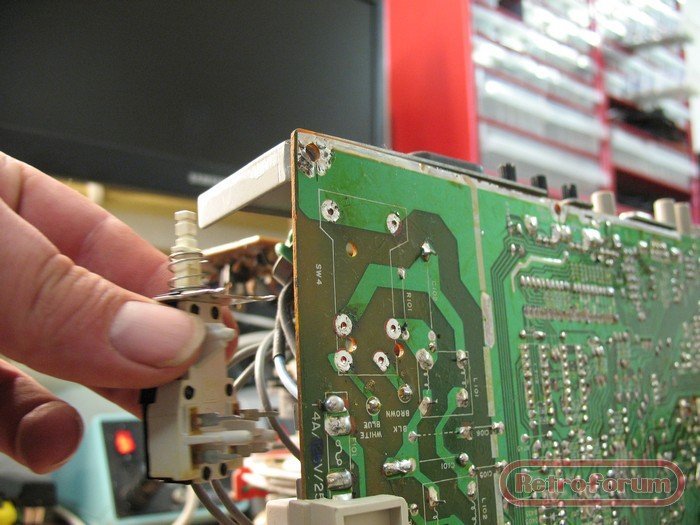

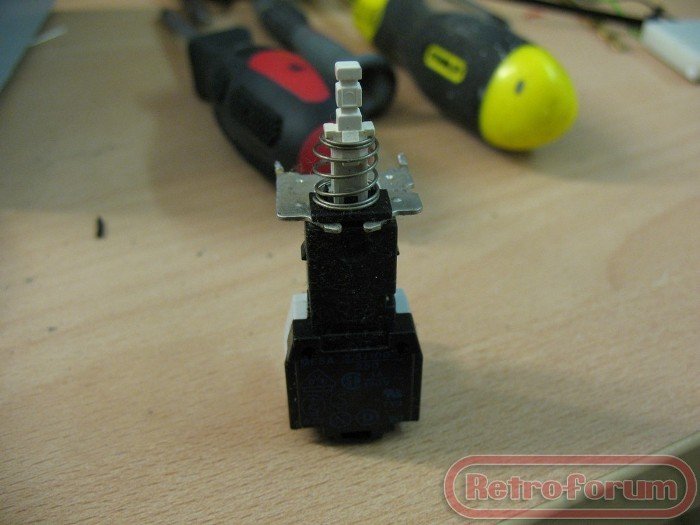

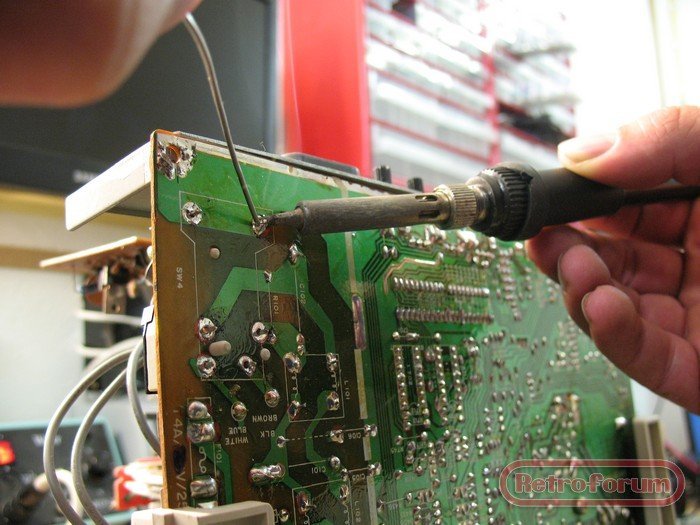

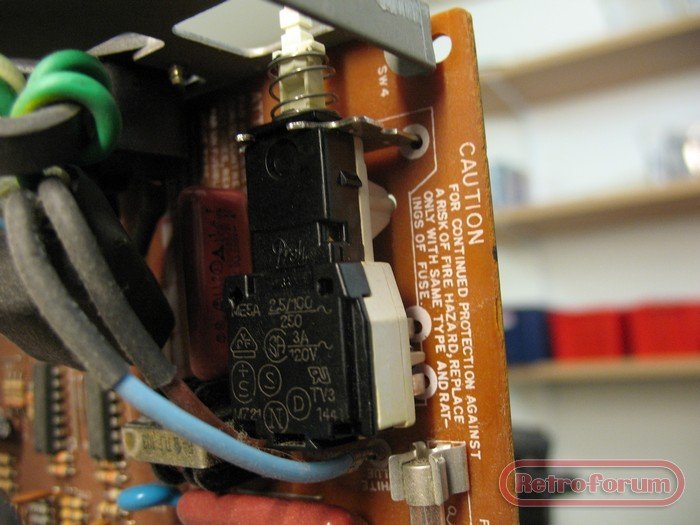

En de update welke ik beloofd had Past precies zo te zien, moet ook wel, het is exact de zelfde schakelaar.... Even solderen, en ja dat rookt een beetje.... Een net soldeerklusje lijkt me zo, de rest van de aanslag is af-fabriek, een soort van coating, of gewoon fluxresidu, maar dat lijkt me sterk... Daar zit ie dan.... En la moment supreme...hand op de rug, andere hand aan de schakelaar, en hopen dat het licht niet uit gaat.... *O* *O*

Op het verwijderbare beugeltje na indentiek! en dat voor 3,95...

HuubHuub Barbatruuk!

Niemand? Zo moeilijk is deze niet....

The 1084 is a usually a variation of the Philips CM8833 monitor; the 1084S-D was made by Daewoo (as was the 1084D, probably). The display tubes used in these monitors were made by Orion, Toshiba, Hitachi, and Samsung. Dus de mijne is gewoon een Deawoo

Dank! Onderdelen voor mijn volgende reparatie worden in ieder geval morgen opgehaald Tevens wordt er dan gekeken naar een schakelaar

Ik had zelf ook gehoopt dat het een wat meer gangbaar model zou zijn. Maar goed, als ik de schakelaar niet kan krijgen, dan fabriceer ik er wel wat anders op, maar toch wel het liefst zo origineel mogelijk....

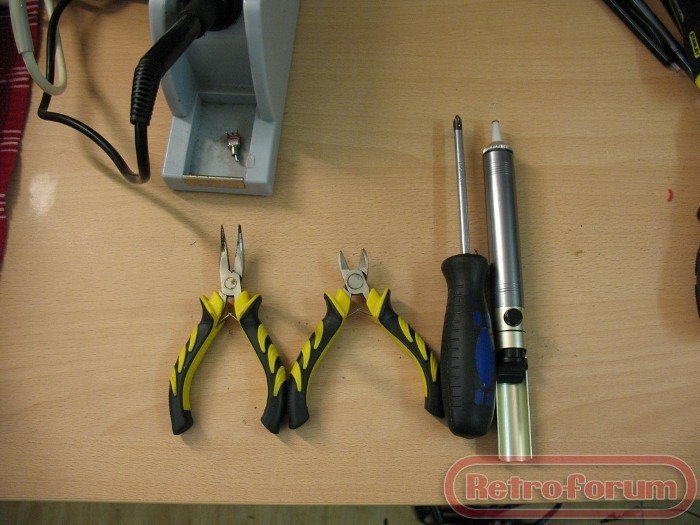

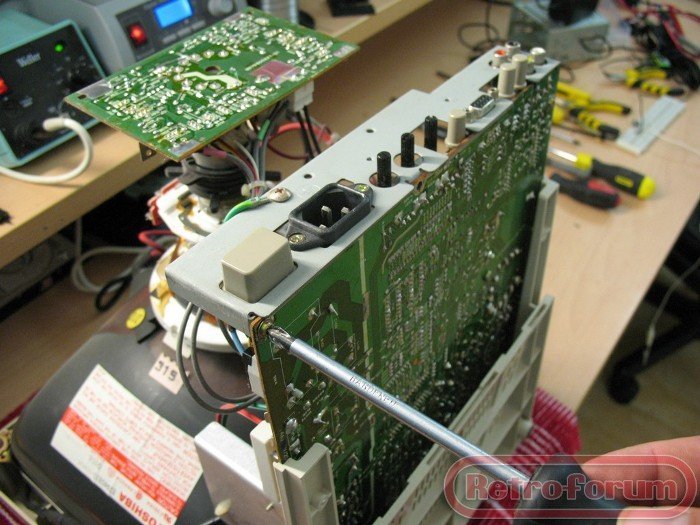

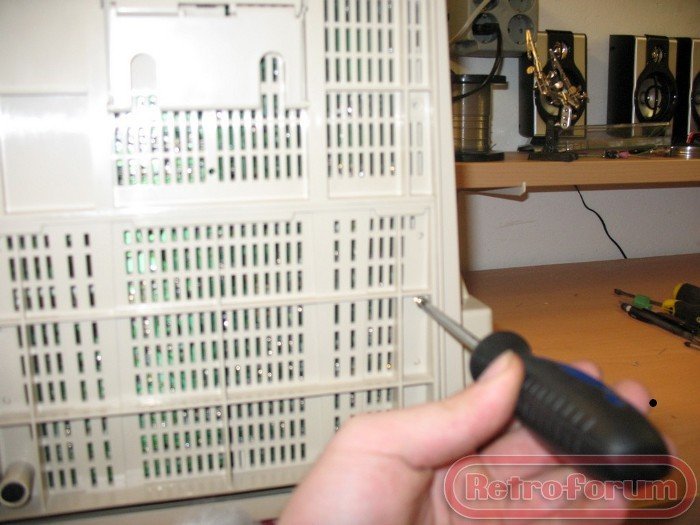

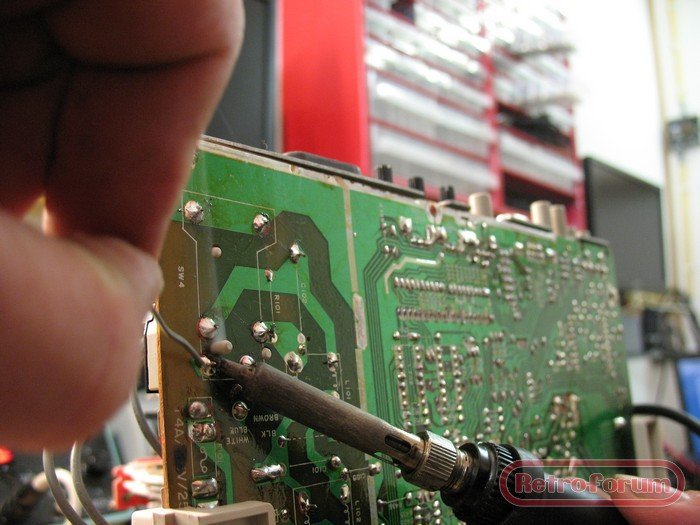

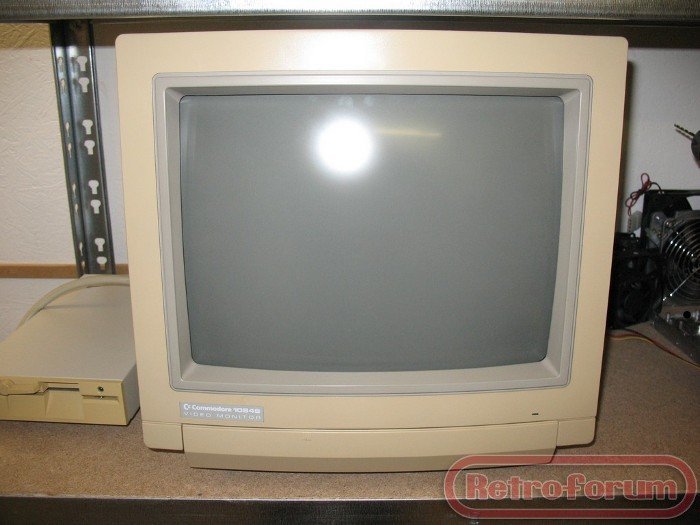

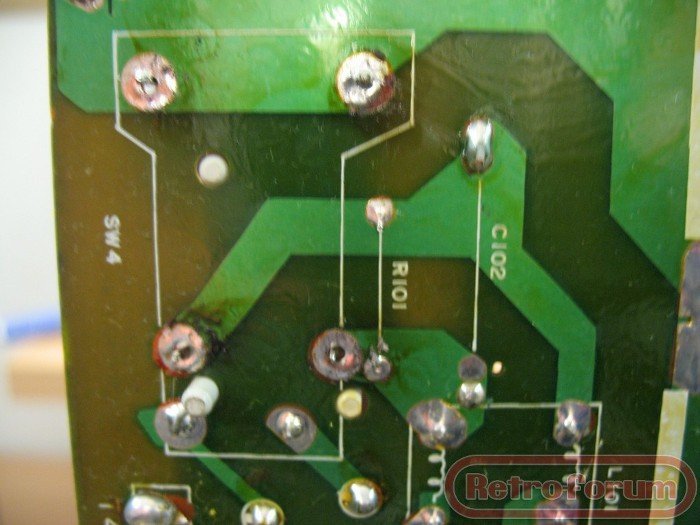

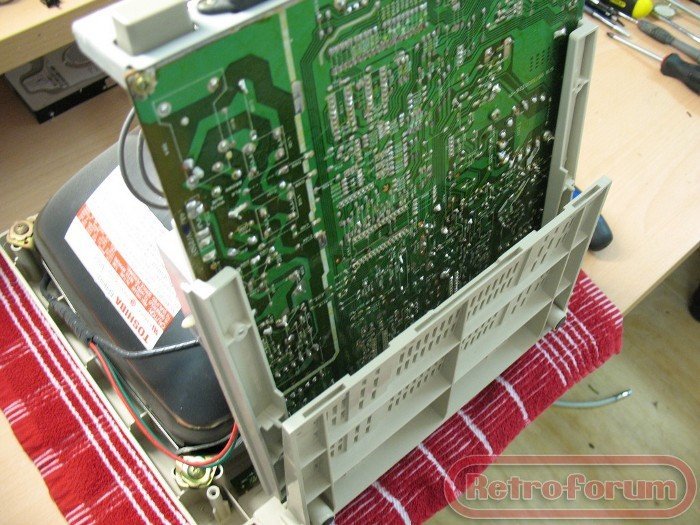

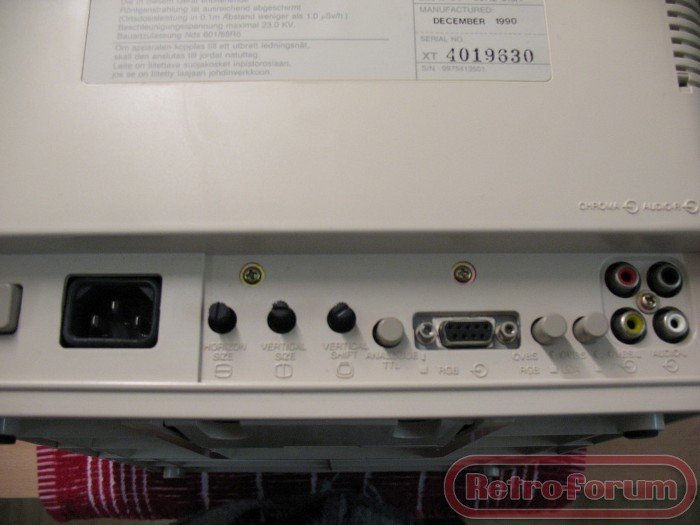

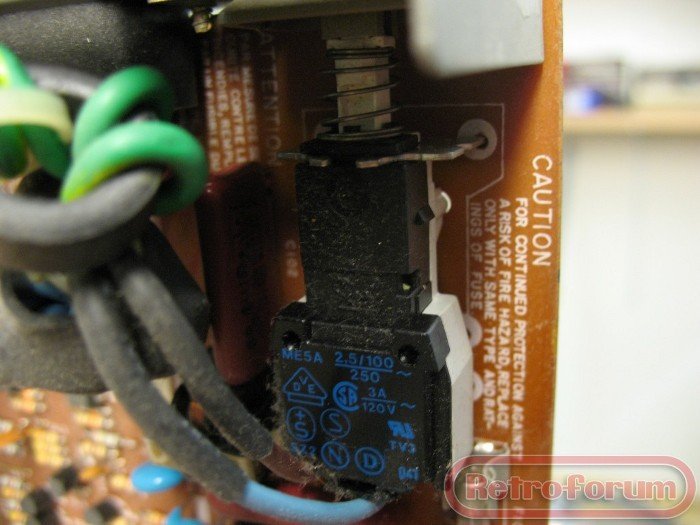

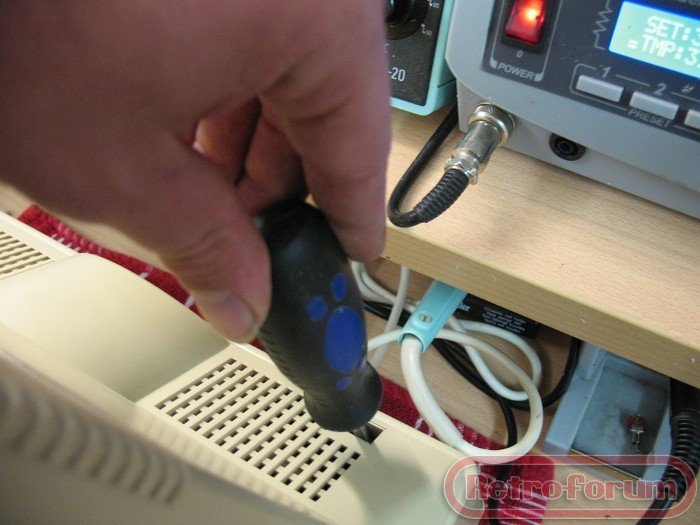

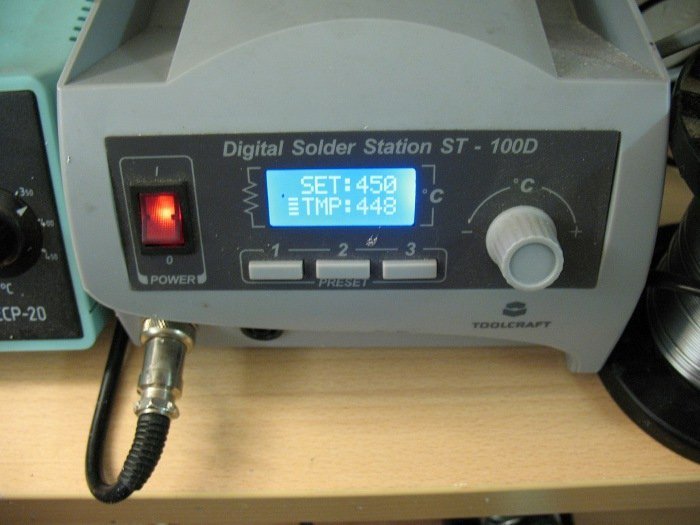

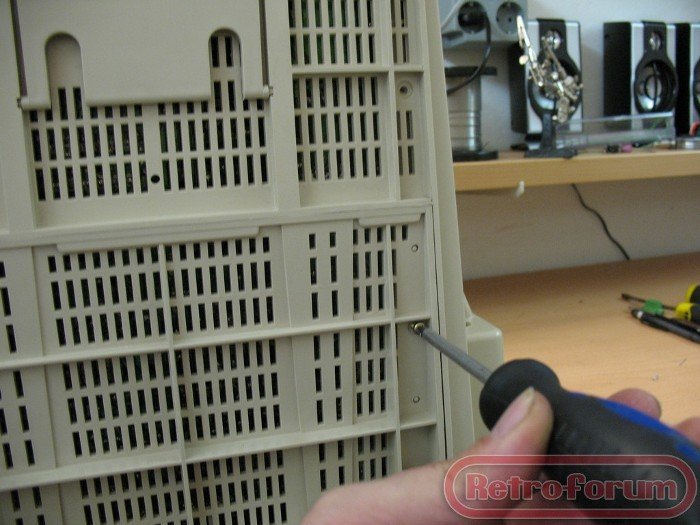

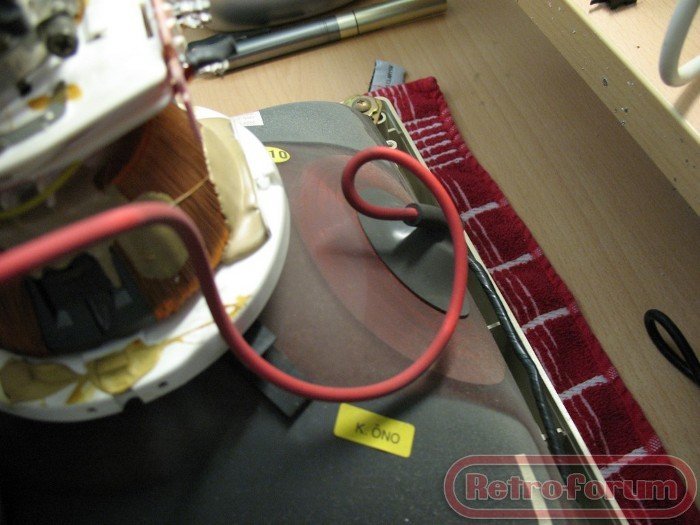

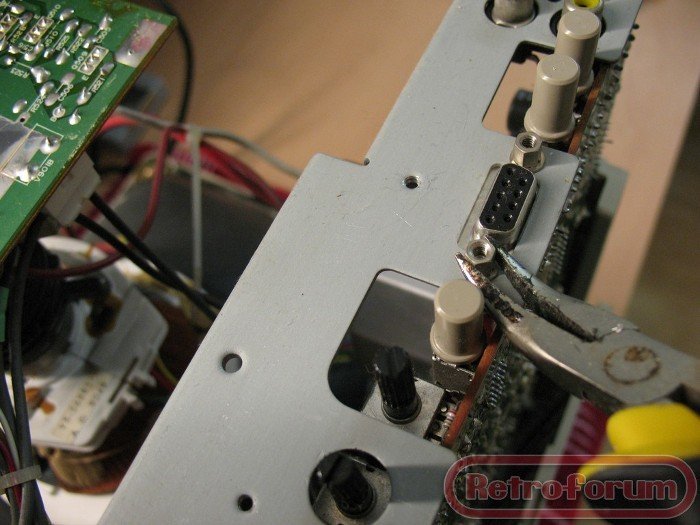

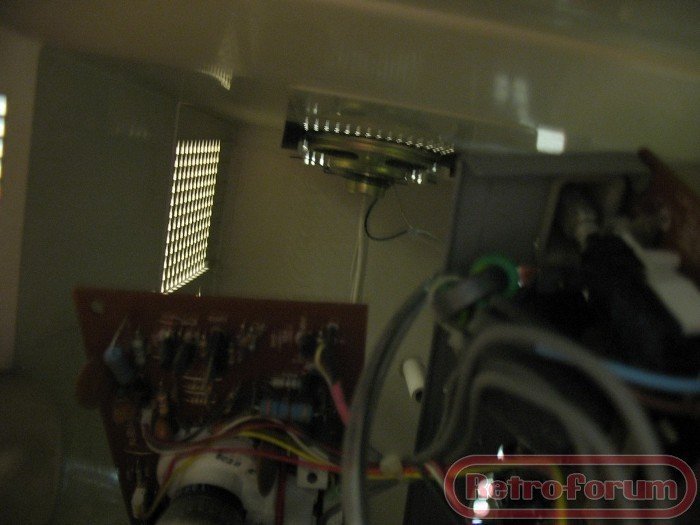

Jaa! Hierrrr issie dan! Iets eerder dan eerder gemeld, ik had vanavond weinig te doen, dus ik dacht, ik ga een reparatie doen Eerder had ik al gemeld dat ik een monitor, je een echte oude monitor ga repareren. Deze heeft namelijk last van een onwillige netschakelaar. Je kunt de monitor aanzetten, maar dan moet je de schakelaar vasthouden, en daar krijg je ook zo een lamme arm van, vooral omdat deze aan de achterkant zit. Zo, genoeg gepraat, laten we beginnen... De patient....een heuse Commodore 1084S-D1, gebouwd in de maand December, van 1990, dus nog net geen 21 jaar oud. Benodigd gereedschap... En natuurlijk mijn trouwe soldeerstation, hoor ik daar zeggen dat er wel een erg hoge temperatuur ingesteld staat? Je moet wat, zo een schakelaar zit met redelijk grote vlakken vast, waardoor een lage temperatuur niet genoeg is om alle tin te smelten. Laten we beginnen om de schroefjes eruit te draaien. Eerst de achterzijde... Bij het input / selector paneel zaten er ook nog een paar, waar ik eerst dacht dat deze plaat er zo uit kon schuiven, helaas dus niet.... He verdorie, en nog wil die kap er niet af, blijken er ook nog een paar verborgen schroeven aan de onderzijde te zitten.... Jaa! Er komt beweging in, alleen eraf wil de kap nog niet, een paar verborgen draadjes voor de !!Stereo!! speakers in de kap... Zo daar staat hij/ze/het dan, best wel naakt zo he? De dader in kwestie..... Whatever you do, don't touch this thingy! Nee serieus, dit is de hoofdspanningstoevoer (leuk woord voor scrabble) kabel van de beeldbuis. In dit type scherm kan deze spanning oplopen tot maar liefst 23kV, ofwel 23000 volt. Het is niet direct dodelijk, maar fijn is wat anders. Dit scherm heeft al een maand of 2 uitgestaan, dus de spanning is er wel af, maar als iemand het in het hoofd krijgt om ook een scherm open te halen, dan eerst ontladen! Als je wilt weten hoe je dit kunt doen, kun je mij dit vragen. Safety First! Anyways, we gaan verder met het achterpaneeltje los te schroeven om zo het plastic deel van de schakelaar te kunnen verwijderen. Laten we ook vooral de busjes voor de sub-d connector niet vergeten, anders werkt het zo moeilijk.... Bijna helemaal gedesoldeerd... En daar issie dan! Zo naar enig zoekwerk door onze grote vriend Google, heb ik kunnen achterhalen dat Preh, waar de schakelaar van is, geen schakelaars meer produceert. Dat is lastig. Ik heb er een mailtje heen gestuurd, of er voor deze schakelaar een snap-in replacement is, of dat ik zelf wat moet fabriceren. Even afwachten dus, als ik even tijd heb ga ik nog even bij mijn vast electronicatoko langs, die heeft wel vaker wat van die "oude meuk", aangezien hij ook 23 pins sub-d had, lees wel had, nu niet meer, want die liggen hier Tevens heeft hij nog 13 pins DIN connectoren, ofwel oude Atari monitor connectoren, maar daar wijd ik misschien later nog een topic aan.

Gefeliciteerd Keetie!

Dank allen! Ben nog niet geheel klaar, er komen nog een paar kleine updatejes denk ik. Met een beetje geluk volgende week het eerste projectje uit mijn nieuwe "hok" : Reparatie van een Commodore monitor, deze heeft last van een onwillige aan/uit schakelaar. Hierbij laat ik in stappen zien hoe dit soort schakelaars te vervangen.

Nope, tsjek gewoon de hitlijsten....

Like when you said you felt so happy you could die. Laatste hint, nu maak ik het wel erg makkelijk.

En nu rust

M-m-m-m-egaupdate. Zo het blijkt dus wel weer dat ik vandaag niet stil heb gezeten. En vanavond ook nog niet .. Bureautje, alleen hij is een beetje groot (diep) Ondersteunen..... Aftekenen... Zagen.... Et Voila.... En even poetsen...met een bezem... Wat is dat.. een monitor.. wat gaat daar mee gebeuren? Homemade VESA beugel, van hout wel te verstaan... En hangen maar.. Eerst een paar kastjes aan de muur... Waar je soms de meest vreemde bitjes voor nodig hebt... En schermpje nummer 2 aan de muur.. Extra plankje boven het bureau voor de soldeermaterialen en co.. En aan de andere wand nog meer plankjes... Met bakken rasechte floppies....

Trap.. de Belgen onder ons zouden deze moeten weten...
