Nog even een update: Zowel 5 1/4 en 3.5 inch floppies werken nu. 5 1/4 DD/DS 40 tracks = 1404 vrije sectoren 3.5 DD/DS 80 tracks = 2844 vrije sectoren.

Oeps, sector 8 werd niet gevonden in SD. De sector vertaal tabbel aanpassen hielp niet (dus sector 8 op een andere plaats in het track zetten). Het was dus geen hardware fout maar kon dus zijn dat de controller niet op tijd de juiste bitje zag. Oplossing, GAP3 3 (einde van de data ruimte) vul bijtes langer gemaakt. Nu werkt alles prefect. Kan dus met m'n LABBUS systeem floppies uitwisslen met de SWTPc systemen. Maar ook PCGET en PCPUT zijn ge-impementeerd om met b.v. met de KAYPRO10 bestanden uit te wisselen. Zie ook https://deramp.com/downloads/kaypro/kaypro10/software/PCGET and PCPUT/ https://deramp.com/downloads/swtpc/software/FLEX/6809 FLEX File Transfer/ https://deramp.com/downloads/misc_software/xmodem/ Om maar wat aan mogenlijkheden te geven. (Maar dat wisten jullie al wel....) Gerard.

Ik kan melden dat het formateren van 5 1/4 floppies nu werkt, SD (125Kc) en DD(250Kc). Het probleem was dat er te veel "junk" in het formaat zat endaar nog niet het hele track geschreven was als de volgende index puls er aan kwam. Dus de GAP velden wat aangepast en nu werkt het dus. Gerard.

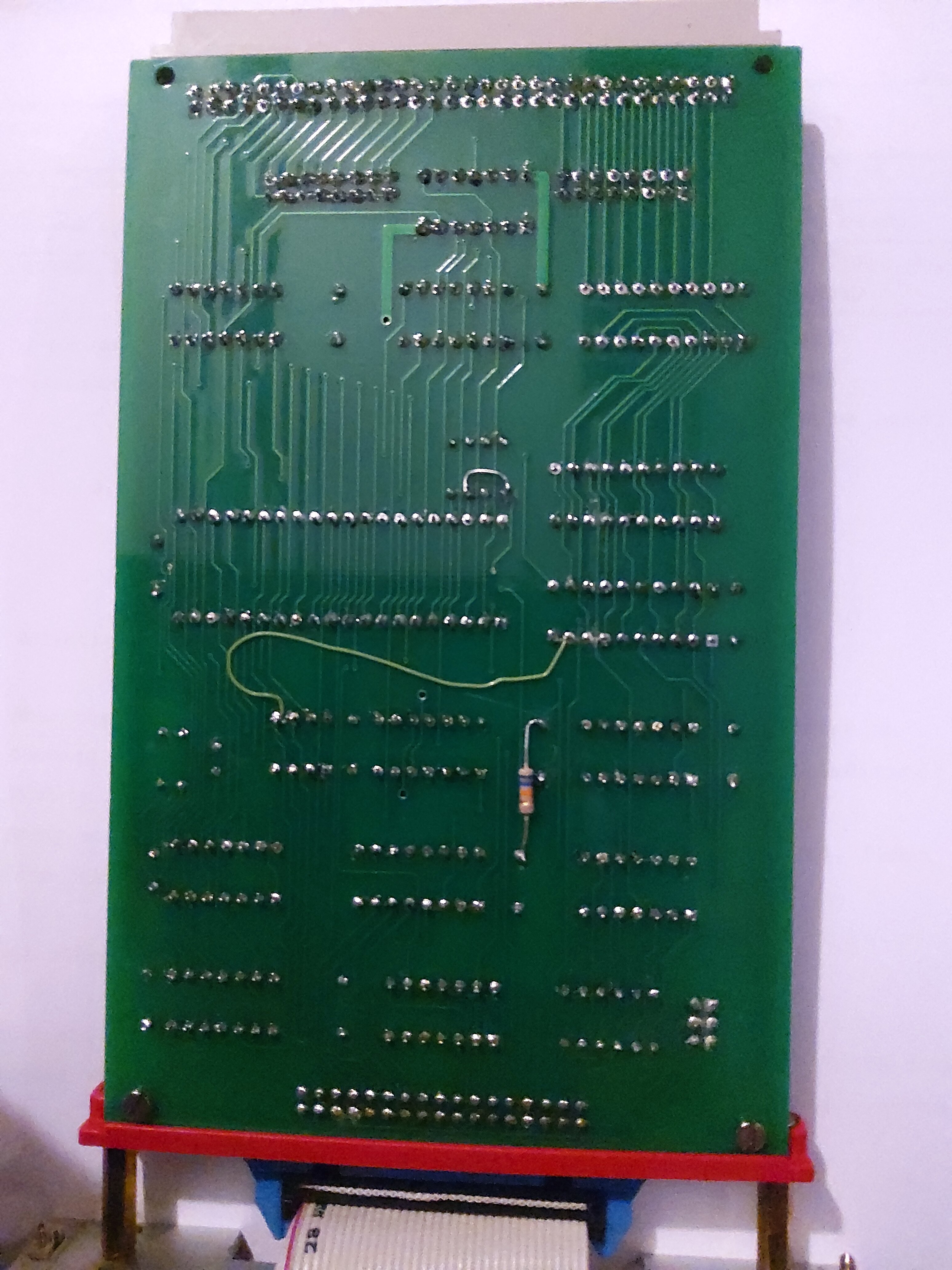

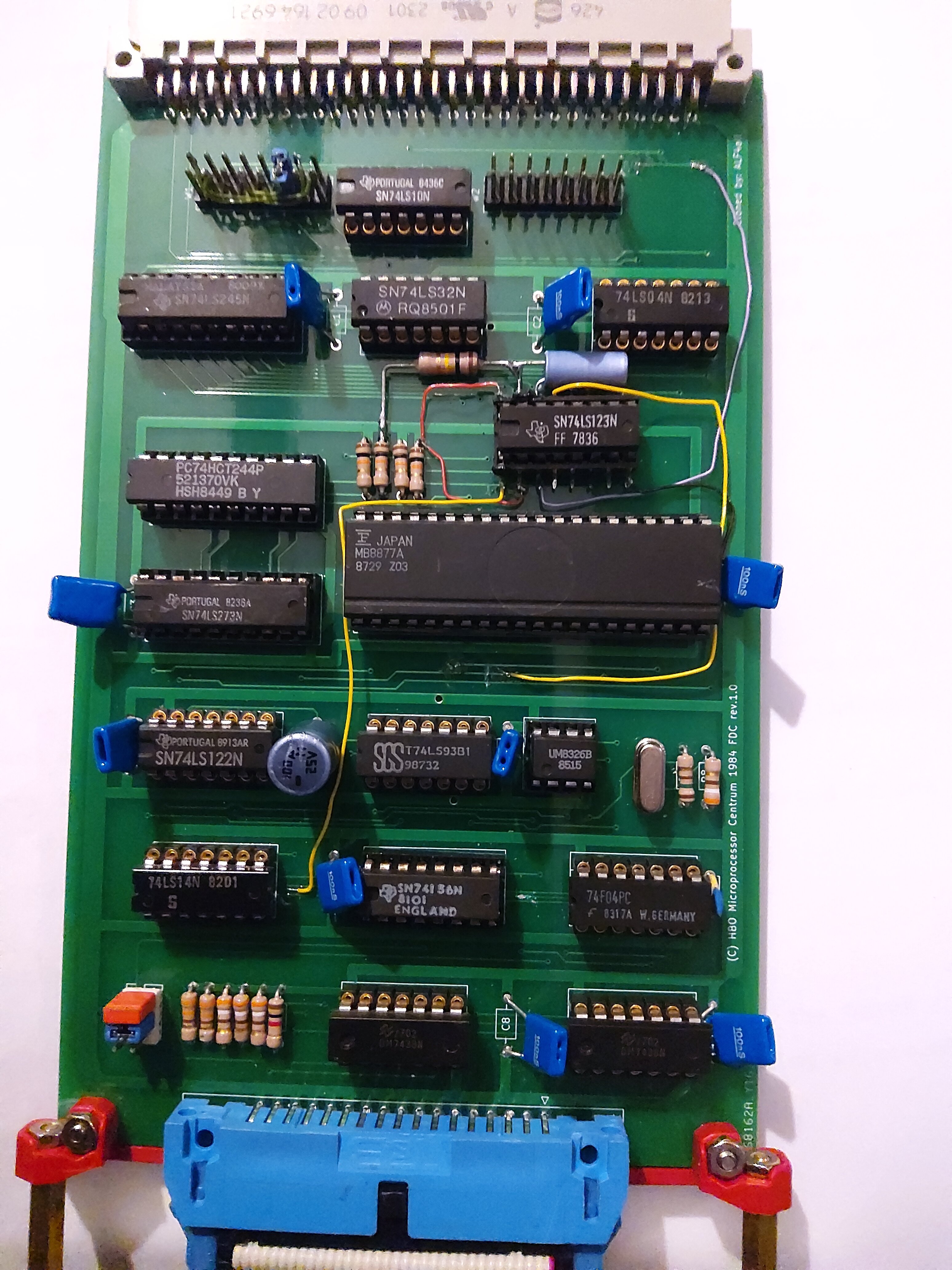

Ik ben lekker bezig geweest met het goed werkend krijgen van FLEX 3.0.1 op mijn LABBUS system. Alles werkt nu naar behoren. Het laatste grote struikel blok was het schrijven. De driver was iets te groot geworden. Na inbouw van controlle van het einde (en verwijderen van debug code) ging het allemaal goed. Ik gebruik 2 GoTek's en die geven na geselekteerd te zijn direkt een READY signaal af. Maar met floppies moet eerst de motor op toeren komen en 3.5 inch disks geven al helemaal geen ready meer af. Dus (zie foto) een one shot gevoed met de index puls en het ready signaal naar de 8877 gevoerd (spoortje doorgekrast van pin 34 - floppy connector) Nu moest de driver aangepast worden om die vertraging op te vangen. Ook dat werkt naar behoren -ook in de bootrom met LABSBUG. Nu nog zien dat ik het formateren van floppies werkend krijg. Wijnand, het lange draadje aan de onderkant maakt de gemiste verbinding van het density signaal naar de 8877. Groetjes, Gerard.

Er zit een 8877 in met een clock van 4 Mc. Dus kan de chip (8877) 250 (MFM) en 125 Kc (FM) doen.

De 3.5 inch hard floppied werken uitstekend in 720K formaat. Alleen nog aan het stoeien met het formateren. Ook de kabel aanpassen dat er 4 drives aan passen. De drives e GoTeks snappen alleen drive 0 en 1. Dus er moeten 2 twisten in de kabel komen waardoor drives 3 en 4 positie afhankelijk worden. Het leuke: er passen 4 drives in het rekje. (gestapeld) Nog bevestiging er voor maken. Heb nog 8Mc krijskeien , ook eens proberen. Ook de 6309 eens proberen. Dus nog veel te doen / proberen / kapot te maken.

Oeps, er is een mogenlijkheid voor 3.5 inch disks te gebruiken. De drive moet 300 RPM ondersteunen. Dan kan in de 1Mb mode de drive 720 Kb doen, dus als een 80 track drive. Dan is de frequentie ook 250 KC. Met 360 RPM wordt de frequentie 300 Kc - niet standaard - voor de huidige HBO controller. Ik ga eens experimenteren..

Helaas gaat een 3.5 floppy niet werken met een processor op 1 Mc. De lees en schrijf routine (loop) hebben 2.2 us nodig voor hun taak. Een 3.5 floppy (1.4 mb) heeft een data rate van 500 Kc dus moet de loop minder dan 2 uS zijn. Mogelijk de processor op 1.5 of 2 Mc te laten draaien maar ik vrees dat e.e.a. aan andere logika dat niet aan kan. Een oude floppy (5 1/4) gaat goed. Ook een GoTek (floppy emulator) werkt goed. Daar heb ik een floppy image op maakt van 2,3 Mb die geboot kan worden, 255 track * 36 sectoren. Voor een data image kan 255 tracks * 254 sectoren (16 mb) gemaakt worden. Ruimte dus zat. En men kan meerdere images op een USB stik zetten en makkelijk switchen. Rom image is geen probleem, is een 2732, aardig vol. Het FLEX image moet op een medium komen wat jouw LABBUS systeem snapt. Het makkelijkst is een GoTek. Gewoon een USB er in en gaan met die banaan.

Zo, na een tijd stil te zijn geweest (maar wel "gewerkt") heb ik een SBUG kloon (Van SWTPC) gemaakt. Daarin zit een bootloader voor FLEX. Om daar gebruik va te kunnen maken heb ik FLEX 3.0.1 geport naar de LABBUS omgeving. Na 2 wijzinginen in de HBO floppy kloon van Wijnand aangebracht te hebben werkt die ook naar behoren. Dus nu werkt LABBUS FLEX op mijn LABBUS Systeem. Hierbij een "screenshot". Gerard. LABBUS-SBUG 1.8.2 - 56K >u **********************CD00 LABBUS-SBUG 1.8.2 - 56K >^P PC=F81E cd00 >g 6809 FLEX V3.01 LABBUS DATE (MM,DD,YY)? 09,2624 +++cat DIRECTORY OF DRIVE NUMBER 0 DISK: LABFLEX #1 CREATED: 25-SEP-124 FILE# NAME TYPE BEGIN END SIZE DATE PRT 1 FLEX301 .SYS 01-01 01-16 22 25-SEP-124 2 ERRORS .SYS 01-17 01-1F 9 3-AUG-124 3 A .CMD 01-20 03-07 48 17-NOV-81 4 ABASIC .CMD 03-08 04-08 37 10-APR-83 5 APPEND .CMD 04-09 04-0B 3 1-SEP-121 6 AR .CMD 04-0C 04-14 9 10-MAR-81 7 ASM .CMD 04-15 05-19 41 6-SEP-121

Denk er aan dat 75 ohm connectors een dunnerer middenpoot hebben als 50 omen.

Ik heb de labbug rom 5.3.17 op het board zitten, die ik van jou heb. Volgens de doc was er een 5.3.20 rom. De doc bevat de handleiding van deze versie. Ik denk dat ik jouw idee on een ps-2 via arduino naar paralel keyboard te gebruiken.

Goed nieuws, Na het rom type goed gezet te hebben kreeg ik een L: op mijn terminal. Daarna de video kaart er in en er komt output uit de bnc. Wel 300 ms tussen sync pulsen. In ieder gevan doet de prom op de video kaart "wat". Neem aan dat er een keyboard aangesloten moet worden aan de din connector. Afijn , verder spitten. Gerard.

Wauw,, Snel e.e.a. dedownload en door Acrobat gehaald om er PDF files van te maken. Het handboek van labbug(5) is er, en het boek over het 2448 board. Kan weer verder om mijn systeem aan de praat te krijgen. Tja, niet alleen Wijnand zat met verkeerde prom pinout, maar ik weet nu zeker dat ik het ook ben. DWZ de selectie tussen 2732 en 2532 (A11 en prog zijn verwisseld tussen die 2). Mijn hartelijke dank. Gerard.

Jerome, Ik ben benieuwd wekl OS hij gebruikte voor de 68k systemen (OS9, UNIFLEX,CPM68K)? Mijn zelfbouw 6809 (Eigenlijk een SWTPC kloon) bouwde ik in 1980 met 2 8 inch floppy drives (werkt nog steeds). Heb voor mijn (echte) SWTPC systemen Flex, Uniflex en OS9. De FuFu klub ( http://www.evenson-consulting.com/swtpc/default.htm en http://www.evenson-consulting.com/swtpc/fufu_downloads.htm) zoeken nog steeds naar Uniflex voor de 68000. Ik heb hier ook nog wat 68K spullen - maar geen iets met een OS er op/voor. Voor een floppy controller (5,25 of 3.5) heb ik de fd2a van Frederic Brown [fbrown541@peripheraltech.com]. (wel ss30 bus maar makkelijk naar iets anders om te bakken) Groetjes, Gerard.

Wijnand (en anderen) Veel van de commando's van LABBUG kun je vinden in de Help in de LABBUS.asm file. Bijna de helft van de ROM is gevuld met help text. Stukje: MHLP2 FDB CRLF FCC /THIS HELP FUNCTION SERVICES THE COMMANDS: / FDB CRLF FCC /B(ASE), D(ISABLE INTERUPTS), E(NABLE INTERRUPTS), / FDB CRLF FCC /F(IND RAM), G(O), H(ELP), I(NIT), L(OAD), M(ODIFY),/ FDB CRLF FCC /P(RINT), R(ESET INTERRUPT VECTORS), S(END),/ FDB CRLF FCC /T(EST RAM), V(ECTORS FOR INTERRUPTS)/ FDB CRLF FCC /CARRIAGE RETURN (<CR>)TERMINATES THIS FUNCTION/ FDB CRLF FDB CRLF FCB EOT * MMHER FDB CRLF FCC /SORRY, INFORMATION ABOUT THIS SUBJECT IS NOT AVAILABLE / FDB CRLF FCB EOT * MHLPB FDB CRLF FCC /THE COMMAND B(ASE) SHOWS THE BASE ADDRESS/ FDB CRLF FCC /OF THE RAM AREA USED BY THE MONITOR ITSELF/ FDB CRLF FCC /FORMAT : B/ FDB CRLF FCB EOT * MHLPD FDB CRLF FCC /THE COMMAND D(ISABLE INTERRUPTS) DISABLES IRQ OR FIRQ/ FDB CRLF FCC /FORMAT I/ FDB CRLF FCC / D F/ FDB CRLF FCB EOT * MHLPE FDB CRLF FCC /THE COMMAND E(NABLE INTERRUPTS) ENABLES IRQ OR FIRQ/ FDB CRLF FCC /FORMAT : E I/ FDB CRLF FCC / E F/ FDB CRLF FCB EOT
