Alex's Achievements

Pong

Pong (1/10)

  1. Alex

    Philips P2000T

    Ziet er netjes uit, die PCB! https://pcbs.io/share/8AWK5
  2. Alex

    Philips P2000T

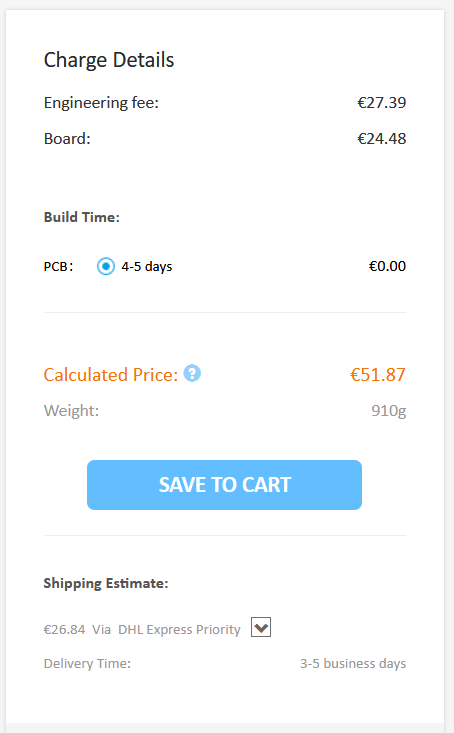

    Nee, sorry. Dan ben ik niet duidelijk geweest. Het ging mij voornamelijk om de Maintenance rom, maar geen enkele ROM op mijn cart werkt. Maar een normale Basic cartridge werkt wel. Ik ga alles nog een keer langslopen. Er zit niets anders op. Helaas. Ik maak de PCB niet zelf. Dat doet JLPCB voor me. Ik heb de layout gemaakt in KiCAD op basis van dat schema in P2C2-PTC. Dat moest wel, want ik zag maar 1 kant van de pcb in die nieuwsbrief. De minimale afname bij JLPCB is 5. Bij een A4 formaat kom je boven de 22 euro uit, en dan moet je straks ook nog invoerrechten betalen. Dat wordt dan best prijzig. Schatting excl invoer: Voor elke 5 boarden extra komt er dan ongeveer 25 euro bij. Ben je iets voor de P2000 aan het maken? Want dan is hier misschien ook belangstelling, en is het bedrag hier misschien te delen.
  3. Alex

    Philips P2000T

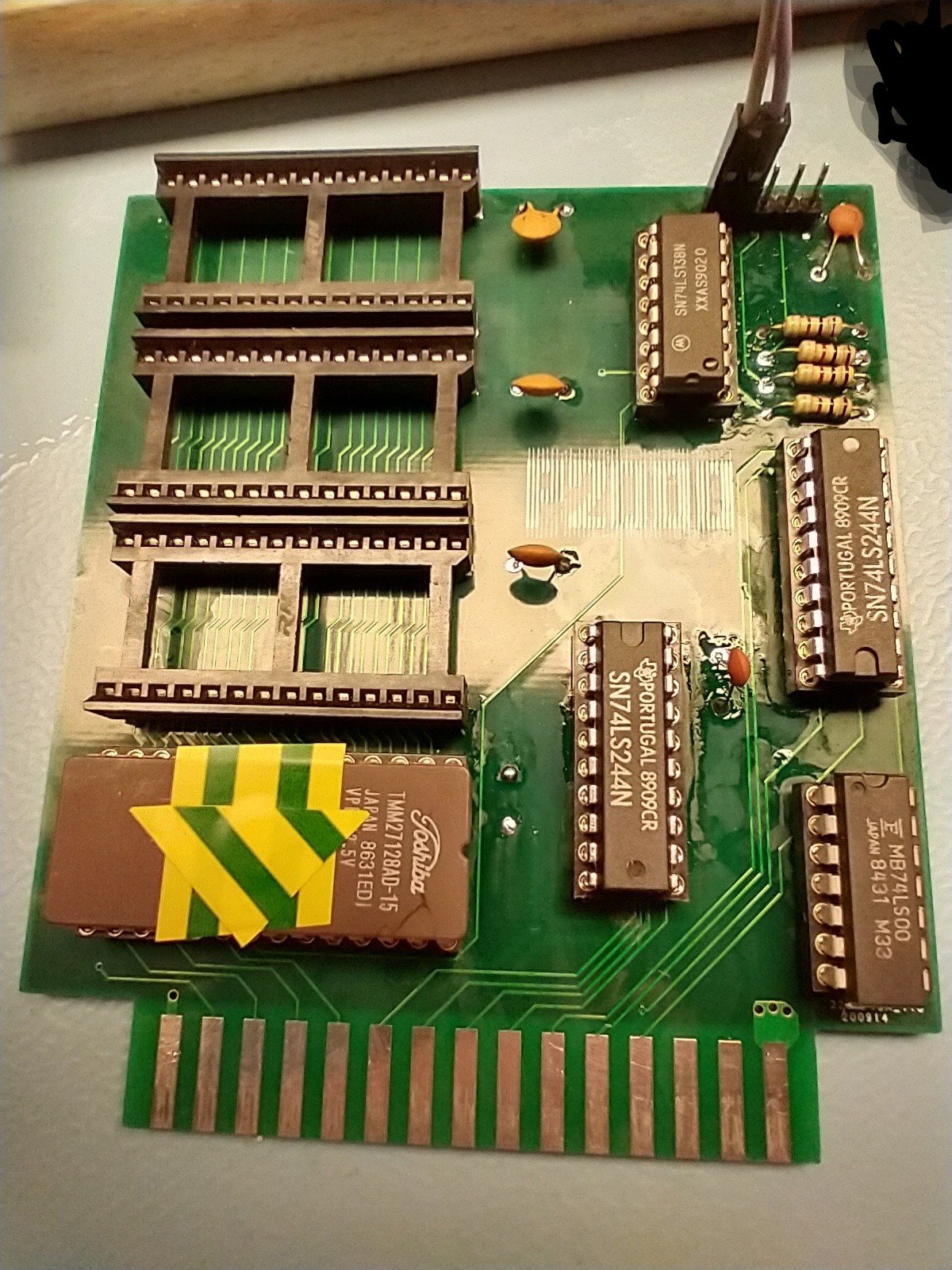

    Bedankt voor je antwoord, Cancom. Ik denk dat je gelijk hebt, Cancom. Ik wou de oplossing zo universeel mogelijk maken, maar dat kan natuurlijk ook met moderne componenten. Ik ga op zoek naar iets met dezelfde pitch, zodat de connectoren wel op de PCB gesoldeerd kunnen worden. Ik heb de 4-in-1 cartridge gemaakt op basis van het schema op pagina 37 van https://github.com/p2000t/documentation/blob/master/programming/P²C²-PTC.pdf, en Maintenance2 op de 1e eprom gezet. De eproms die ik geprobeerd heb zijn de Toshiba TMM27128AD-15 en de Fujitsu MBM27128-25. De data staat er goed op, en het ontwerp heb ik tig keer nagelopen, dus mijn hoop was dat het aan de manier van opslaan lag .
  4. Alex

    Philips P2000T

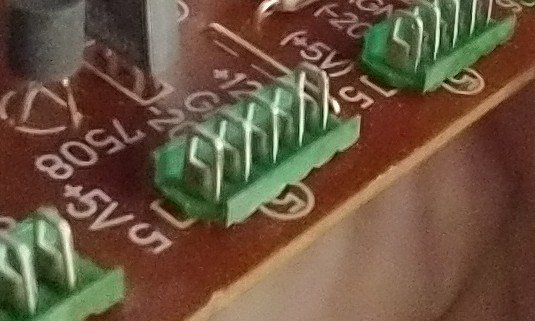

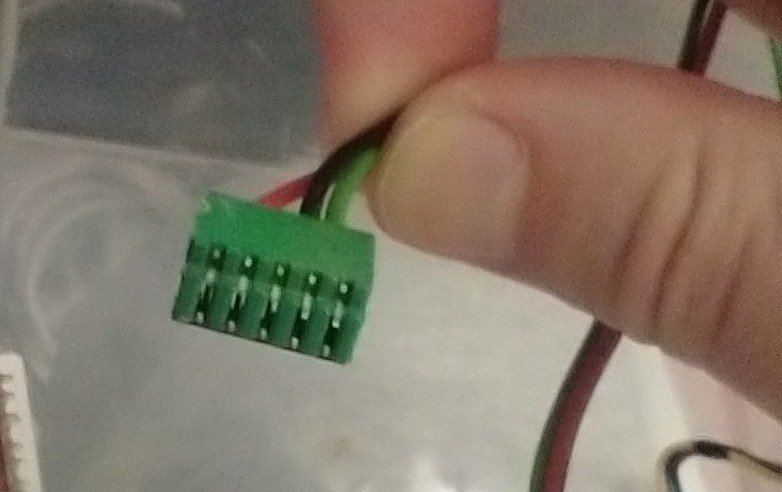

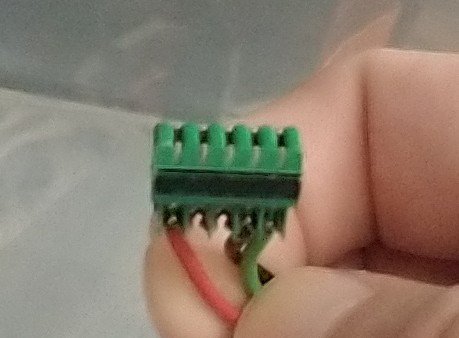

    Hallo allemaal. Sinds een paar maanden ben ik ook in het bezit van een P2000T en ik loop tegen twee probleempjes aan, en ik vroeg me af of iemand me soms kan helpen met wat informatie. De verbinding van het moederbord naar de voeding en cassette gebeurt met rij 'kabelschoentjes' (vlakstekers, spade connector). De pitch is 2mm en de breedte van één zo'n steker is ongeveer 2,5 mm. Ik kan het type van deze connectoren nergens vinden, laat staan ergens kopen. Het enige wat ik gevonden heb dat in de buurt komt is de "Spade terminal strip": https://www.micros.com.pl/en/connectors/spade-terminal-strip Weet iemand de juiste naam of type van de connector in de P2000? En eventueel waar ze nog te krijgen zijn? De andere vraag gaat over het programmeren van een eprom voor een cartridge. Ik heb daar weinig ervaring mee, maar het lukt me om zo'n eprom te branden, en als ik het dan teruglees klopt alles. Weet iemand wat voor indeling de P2000 verwacht als ik de eprom op een cartridge zet? Als ik een BIN-bestand van https://github.com/p2000t/software/tree/master/cartridges haal, staan alle adressen dan al goed in de BIN-file? En moet ik dan eerst nog een byte-swap toepassen voordat ik brand? Ik hoor het graag als iemand wat meer weet.
×
×
